一、LED顯示屏的分類

二、LED顯示屏的基本構成

1、異步屏

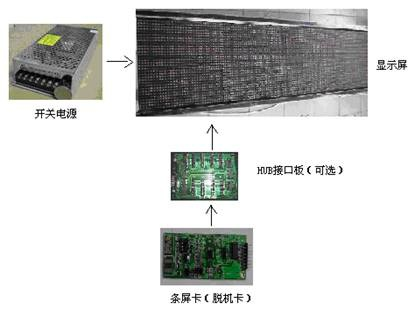

一般由顯示單元板（模組）、條屏卡、開關電源、HUB板（可選）組成。通過串口線與計算機連接，進行顯示文字的更改，之后可以脫開計算機工作。

2、同步屏

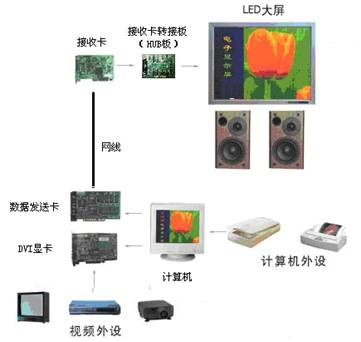

同步屏系統比較復雜，系統可大可小，一般由計算機、DVI顯卡、數據發送卡、同步數據接收卡、HUB板、網線、LED顯示屏等組成。系統始終需要聯機計算機工作，將計算機上的圖像文字顯示在LED大屏幕上。

三、LED顯示屏的專業名詞

1、像素

像素是LED顯示屏的最小成像單元。俗稱“點”或“像素點”。

上圖所示由2紅2綠組成1個顯示像素點

2、顯示模塊

由若干個顯示像素組成的，結構上獨立的組成LED顯示屏的最小單元。
  室內屏用的是8x8的顯示模塊，即每個顯示模塊有64個像素

· 室外屏使用的是單個的燈珠，通常由1-3個相同或不同顏色的燈珠組成模塊的一個像素點。

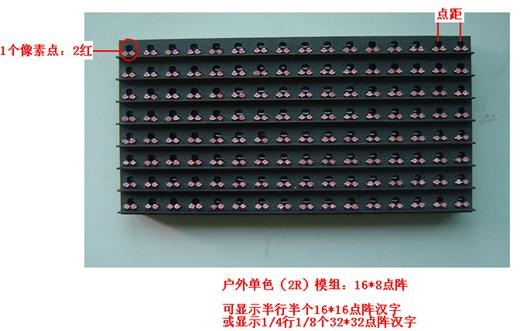

如上面右圖的室外屏模組就是由2個紅色燈珠組成1個顯示像素點

3、顯示模組

由電路及安裝結構確定的并具有顯示功能的組成LED顯示屏的獨立單元。簡單說就是為便于組裝和顯示，出廠的半成品通常是以顯示模組形式提供的，將多個顯示模塊加顯示驅動做在一起。室內屏俗稱“單元板”；室外屏俗稱“模組”，再將若干個模組加上機箱、風扇、電源等構在一起成為“箱體”，多用于大型的全彩屏。
  室內屏單元板通常有64x32（64列32行、由32個模塊組成）、64x16（64列16行、由16個模塊組成）等。下圖是一個64x16的單元板：


室內屏單元板正面                      室內屏單元板背面

室外屏模組通常有64x32、32x32、32x16、16x16、16x8多種

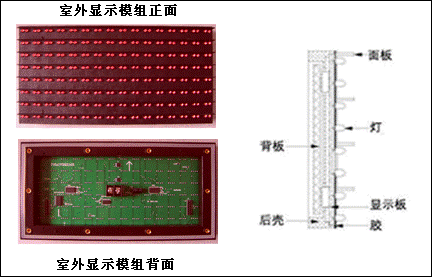

上圖為16x8(2紅)的室外屏模組。加了防水結構用于全戶外，我們可以看到塑料殼體，最右側是它的整個結構刨圖：顯示板上插的是燈珠、背板上是顯示驅動電路，這是分體結構的，也有的是將顯示板和顯示驅動電路做在一塊電路板上的整體結構的，下面的兩個圖我們可以看到區別。面板、后殼其實是一個塑料罩殼，面板上對應燈珠位置開有孔，以使燈珠漏出頭，后殼上有用于安裝的螺絲孔或磁柱，使模塊便于組裝。模塊的前面灌有顯示屏專用的防水膠。

室外屏模塊正面

室外屏模組背面                   室外屏模組背面
（顯示板和驅動板為分離結構）           （顯示板和驅動板為整體結構）

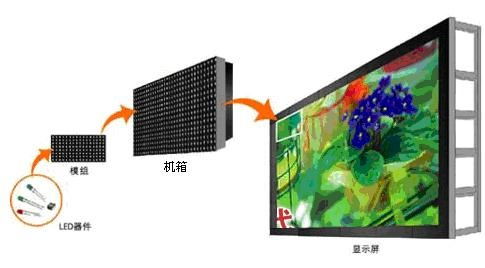

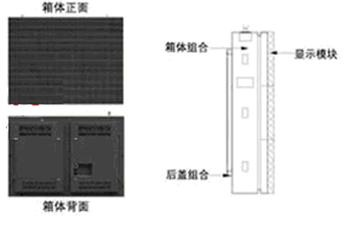

大型室外全彩屏所用箱體通常由若干個模組+機箱+風扇+電源組成

4、LED顯示屏屏體

將單元板/模組/箱體按一定方式拼接在一起，加上控制卡/控制系統、電源和框架等就構成為LED顯示屏。

   室內屏：顯示單元板+控制卡+電源+鋁型框架

室外屏：顯示模組+控制卡+電源+鋁型框架

全彩屏：顯示箱體+控制系統+計算機+通訊網絡+架體等組成

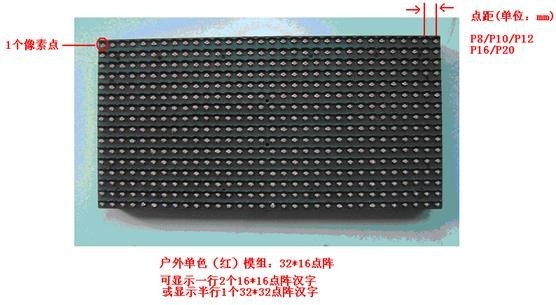

5、點距

就是2個像素點之間的距離。主要是取決于觀看者的距離。通常點距的概念用于室外屏，有P6、P7.62、P8、P10、P12、P16、P20等，以毫米mm為單位。室外屏觀看距離一般在30米內，采用不大于P16（16mm）的模組。點距越密，顯示出來的字筆畫越細膩，單位面積像素點越多，顯示屏成本越貴。

6、掃描方式

掃描方式有1/16、1/8、1/4、1/2、靜態（1/1）這幾種。因為LED顯示屏是逐行刷新顯示的，掃描方式也就決定了顯示刷新的方式，如1/16就是每次刷新1行，16行為一個掃描周期；1/8就是每次刷新1行，8行為一個掃描周期；其它依次類推。如果采用相同的LED燈，1/16掃的亮度要比1/8低，靜態（1/1）的亮度是最高的。戶內的屏一般采用1/16掃，戶外和半戶外的一般采用1/16或者1/8。對于放置在屏經常受到猛烈陽光照射的環境，就最好用1/4掃描。

四、LED顯示屏的兩種常規組裝方式

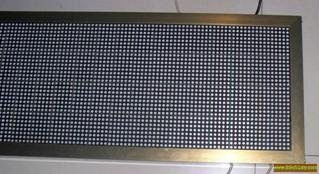

1、框架結構

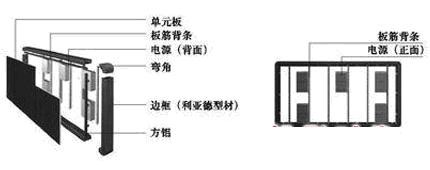

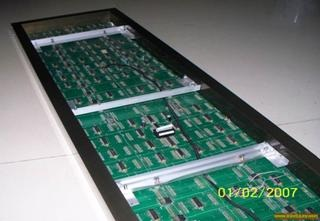

在屏幕較小時，是在工廠組裝成整屏；屏幕較大時，按單元板發貨。由工程人員在現場組裝。組裝時，先將單元板和電源分別固定在板筋背條上，進而拼裝成屏體。

2、箱體結構

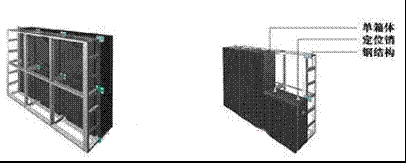

箱體與箱體之間采用定位銷定位、鎖緊機構拉緊，都能使安裝更加精密、準確，保證箱體上下、左右之間的LED間距在實際誤差要求范圍之內，從整體上保證了整個屏體的顯示效果。

五、LED顯示屏顯示原理

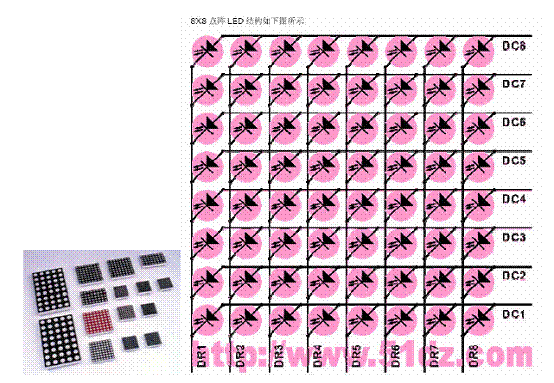

下面是一個8x8的點陣LED結構

從圖上看，8X8 點陣共需要64 個發光二極管組成，且每個發光二極管是放置在行線和列線的交叉點上，當對應的某一行置高電平，某一列置低電平時，則相應的二極管就亮。

將許多這樣的模塊組合在一起，就是我們通常說的單元板/模組，而驅動其顯示需要顯示驅動電路和諸如單片機之類的智能控制芯片。通常我們的單元板/模組是帶有顯示驅動電路的，我們還需要帶有單片機的控制卡才能將我們所需要顯示的文字/圖形顯示在屏幕上。

電路原理圖示如下：

無論文字還是圖形都是由點陣組成的，比如我們常用的漢字，完整的點陣由16x16、32x32等等，每個點就是一個像素點。

將黑點處（點亮的像素點）定義為1，白點處（不亮的像素點）定義為0，就可以編寫成能在單片機中保存的字型格式。

16行顯示一遍稱為一個顯示刷新周期，無論LED顯示屏的大小如何，一個顯示刷新周期必須在20毫秒以內完成，否則會出現閃動。

完成LED顯示的功能是由控制卡來實現的，無論簡單的單色屏還是復雜的全彩屏，顯示原理都是一樣的，很簡單。但如要實現諸如左右移動、飛入飛出、嵌色變換等特殊效果，還需要在單片機或DSP上編寫非常復雜的算法程序。

六、單元板/模組認識

室內屏、室外屏、全彩屏等其顯示原理都是一樣的，而最大的區別就在于顯示板的不同，下面我們分別來認識不同的顯示單元板/模組。

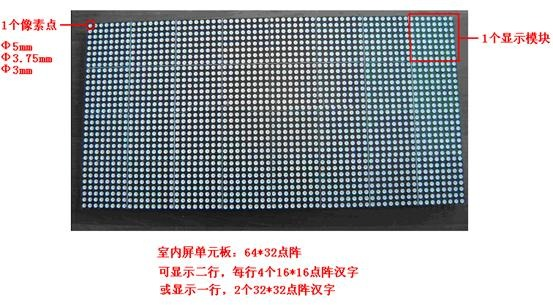

1、室內單元板

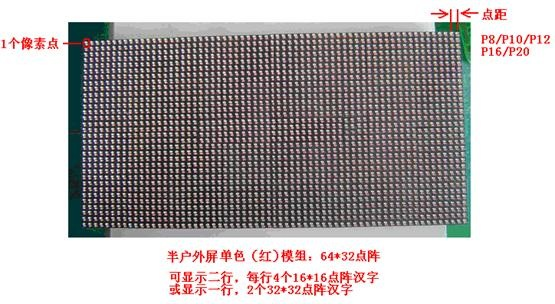

2、半戶外模組

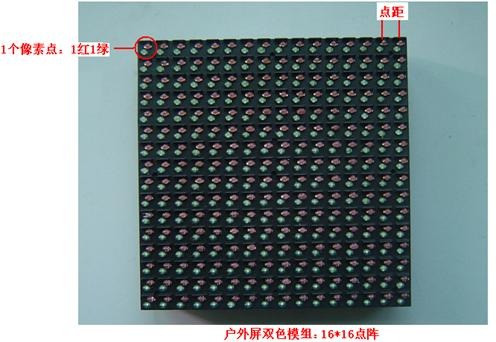

3、全戶外模組
