中鐵四局電氣化公司機關大院住宅樓單元可視對講系統

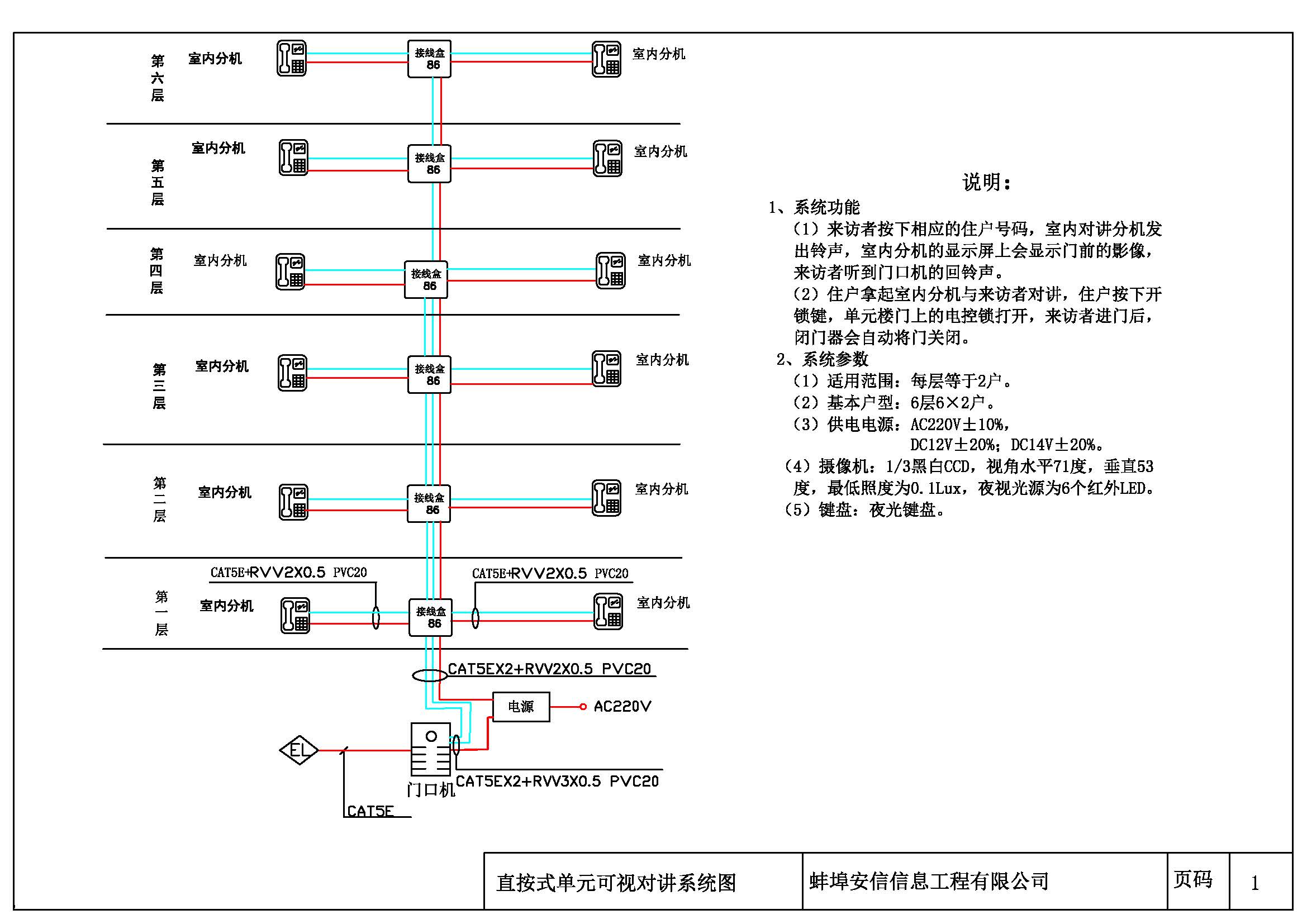

1.系統圖
2．系統使用功能
1）呼叫功能
在單元門口機上直接按房號鍵呼叫住戶，室內機響鈴，鈴聲的音量可調，可關閉。
2）雙向通話功能
單元門口機與室內機雙向同時通話。
3）住戶室內機開鎖功能
住戶按室內機開鎖鍵實現遠程開單元門鎖，以便來客進入。
4）可視功能
門口機呼叫住戶、住戶按室內機監控鍵，室內機都會自動顯示門口機前的訪客圖像，可辨認來訪者，主動監看單元門口的情況。
5）門禁功能
在門口機上刷經過授權的無源門禁卡自動開鎖。
6）其他功能
（1）單元門口機鍵盤夜間自動打開按鍵背光功能；
（2）夜間自動紅外輔助照明功能，以保證在低照度下住戶可辨認來客。
3．主要設備介紹
1）單元門口機
（1）外觀
提供電控鎖或電磁鎖接口，可根據用戶需求選配 |
可實現讀卡開啟門鎖 |
具有CCD紅外夜視功能，按鍵有背光夜視功能 |
具有防水、防塵、防震功能 |
門口機鍵盤可防止因多次觸摸而造成的模糊不清 |
單元門口機采用RJ45接口進行網絡連接 |
設備安裝方式：安裝于單元門口一側墻面上,暗裝，頂端距地1.6M； 整機外觀尺寸：380×150×60；墻架尺寸：334×122×90； 待機電流：白天45mA 夜間58mA 工作電流：白天250mA 夜間400mA 工作電壓：DC14.5V |
（2）技術指標
電源 | DC14.5V/0.2A |
功耗 | 1.8W |
工作溫度 | (-20℃)--(+40℃) |
相對濕度 | 45%--85% |
圖象傳感器 | 1/4”CCD |
視場角 | 水平71度，垂直53度 |
環境照度 | 0.3Lux-20000Lux |
圖像分辨率 | 300TVL |
視頻輸出 | ≥1Vp-p |
視頻輸出阻抗 | 75歐 |
音頻輸出 | ≥0.75Vp-p |
2）可視對講室內機
（1）外觀
壁掛式室內機具有可視對講功能、開鎖功能、監控功能 |
可作為直按樓宇型可視對講系統的終端設備 |
可作為小區智能安防系統的終端 |
（2）技術參數
外觀精巧，通話語音清晰 |
具有來客辨認、主動監控、開鎖、呼叫管理中心等功能。 |
可實現聯網功能，總線制傳輸，安裝布線簡便 |
室內機可與門口機實現雙向通話 |
可與管理中心機、單元門口機任一方實現相互呼叫、通話功能 |
可對單元門口機實現室內遙控開鎖功能 |
室內機具有自動掛機功能 |
可視室內機通話話音清晰 |
室內機具有緊急呼叫功能 |
室內機具有不會因住戶的誤操作，而刪除或變更地址碼的功能 |
室內機具有根據住戶的需求進行升級的功能 |
室內機連線均采用RJ45接口 |
設備安裝方式：安裝于室內門口一側墻面上,明裝，中心距地1.5M； 整機外觀尺寸： 203×220×75mm； 圖象分辨率：380TVL，4英寸黑白顯示屏。 待機電流：1mA-5 mA 工作電流：1mA-5 mA（≤150 mA） 振鈴工作電流：250 mA-290 mA 工作電壓：DC14.5V |
中鐵四局電氣化公司宏源望湖城小區彩色可視對講系統
一、系統設計
見CAD文件。
二、系統實施方案
1．系統介紹
1.1概述
宏源望湖城小區位于蚌埠市宏業路中段，地理位置十分優越，交通便利，是人們居住的理想地段。該小區為一類高層建筑，地上34層，均為住宅，地下二層為車庫。
1#、2#、3#、4#樓情況如下：
樓號 | 層數 | 單元數 | 基本戶型 | 戶數 | 備注 |
1# | 34 | 1 | 3戶/梯 | 98 | |
2# | 34 | 1 | 4戶/梯 | 136 | 2個單元門。 |
3# | 34 | 1 | 3戶/梯 | 98 | |
4# | 34 | 1 | 3戶/梯 | 102 | |
合計 | 4 | 434 |
根據“智能住宅”的開發理念，本小區的樓宇可視對講系統采用國內最先進的高新技術產品，為物業管理提供一套先進便利的管理系統，為居家安全提供一個安全舒適的現代化生活環境。
產品選型：彩色可視對講系統
實現目標：為住宅小區實現一套先進、可靠、嚴密、實用、美觀、性能穩定的安全防范系統。
1.2系統功能特點
系統樓內采用層間解碼器+分機方式，分機相當于直按分機，無需編碼。
u監視功能：待機時，分機可按開鎖/監視鍵進行監視。
u遙控開鎖：分機在與門口機對講時，按“開鎖/監視”鍵可遙控開啟其所接電鎖。
u系統綜合造價低：由于系統分機采用了簡單化設計、入戶布線均可采用網線布線，使得項目整體造價大大降低。
u布線簡單：入戶線采用UTP5網線布線，通過RJ45口與解碼器及分機進行連接。數據、音頻、視頻電源信號均通過網線傳送，比傳統入戶線（總線+75同軸+電源線）布線更簡單、更方便。
u抗干擾能力強：由于室內分機無需編碼、解碼，內部無微處理芯片，所以分機永遠不存在死機的情況。
u 功耗低：由室內分機內部設計簡單，分機功耗極低，待機時電流為10mA，因此大大減少樓內供電電源的配置，也直接降低了項目的綜合成本。
1.3系統組成
?樓內組成：樓內采用層間解碼器+分機的方式，分機類似直按分機無需編碼。每個層間解碼器可帶4戶或8戶，可選擇其中之一。
?設備供電：樓內層間解碼器及分機由28V開關電源供電，主機與控制器等設備由主機電源供電。
?編碼設備：樓層編碼器。
1.4系統配置說明
n單元主機配置：標準電話編碼鍵盤。
n室內分機配置：每戶最多可接3臺同號分機。
n層間解碼器配置：每臺解碼器可帶4戶或8戶，可跨層使用，若一層超過8戶，則可配置多臺解碼器。解碼器內具備視頻分配功能，并且垂直視頻信號在解碼器里做隔離，所以無需配視頻分配器，一般30層以下放大器也可不配。
n電源的配置：每臺28V開關電源可帶3個解碼器及其所帶的分機（按每個解碼器帶8臺分機算）。主機、控制器等使用主機電源供電。

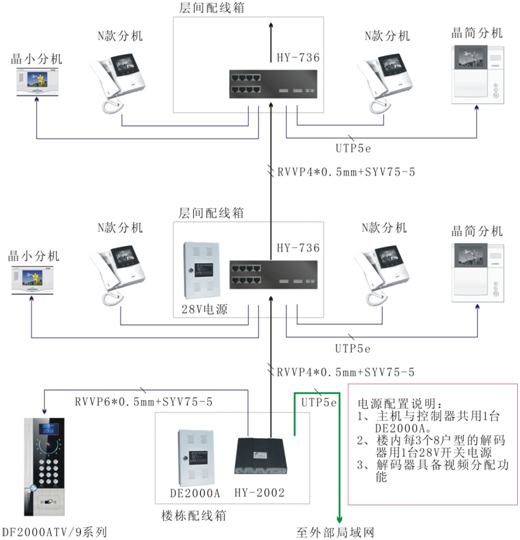

1.5系統示意圖
u單元內示意圖
1.6系統主要設備功能特點與技術參數
◆彩色可視門口主機
功能特點：
◇呼叫分機并能與分機實現可視對講；
◇鏡頭可調整角度，更方便看清高低人群的圖像；
◇接收分機/管理機遙控開鎖；
◇直接呼叫管理機，并實現可視對講；
◇一棟樓可并接多臺主機，多棟樓所有主機亦可互聯；
◇自動夜光，晚上鍵盤清晰可見；
◇能給主機進行編碼。根據用戶要求，有兩位編碼、四位編碼；
◇可以利用分機密碼實施開鎖；同時給分機用戶家里進行撤防；
◇門口機可集成非接觸卡讀卡器，用戶可通過刷卡實現開門。
技術參數：
◇ CPU：ATmega16
◇攝像頭：1/3＂CCD 攝像頭 可調整上下角度
◇數碼管顯示：4位動態
◇工作電壓：DC13.8V±5%
◇工作電流：靜態≤150mA、動態≤650mA(不含攝像頭)
◇工作溫度：45%～95%
◇工作溫度：-28℃～+72℃
◇攝像頭工作電流：230±20mA
◇通話時限：1分鐘
◇清晰度：420線
◇視頻輸出： 1Vp_p 75Ω
◇掃描頻率：15625Hz 50Hz
◇最低照度：0.2Lux
◇音頻輸出不失真功率：主呼通道≥5mW、應答通道≥100mW
◇頻率響應：300～3400Hz ±3db
◆ 室內分機
功能特點：
◇接受呼叫功能；
◇呼叫管理機功能；
◇監視功能；
◇緊急求助功能；
◇雙向?qū)χv功能；
◇遙控開鎖功能；
◇入戶水平干線為UTP5類線。
技術參數：
◇顯示屏：彩色液晶屏
◇分辨率：黑白380電視線、彩色420×230
◇工作電壓：DC28V±5%
◇靜態電流：≤40mA
◇動態電流：≤400mA
◇振鈴聲級：≥70dB(A)
◇警笛聲壓：≥80dB
◇安裝方式：壁掛
◆ 層間解碼器
解碼器在系統中起到數據轉發，音頻、視頻的放大，噪音的消除等作用；分機無需編碼，通過編碼器完成住戶分機編碼。
技術參數：
◇ 工作電壓：28V±5%
◇ 工作電流：靜態≤30mA、動態≤150mA
◇ 型號說明：8戶層間解碼器、4戶層間解碼器
◆ 主機控制器
主機控制器配套主機使用，并要求與門口主機統一編址，在系統內，它主要承擔設備之間的數據信號的轉換和中轉及準確切換各設備之間的音頻、視頻通道，猶如系統內的“微型交換機”。
功能特點：
◇采用總線和TCP/IP協議，通訊穩定可靠；
◇聲音電路相對獨立，可實現系統內多組設備同時通話；
◇自動完成關聯設備的音、視頻切換，是單元門口主機、分機、管理機及小區門口機等設備通訊的“中心交換機”；
◇它是用戶與小區管理中心聯系的信息橋梁；
◇具有訪客留影、出入記錄及信息存儲功能；
◇采用接插口方式連接，施工安裝方便。
技術參數：
◇CPU：DM270
◇工作電壓：DC13.8V±5%
◇工作電流：靜態≤30mA、動態≤150mA
◇工作溫度：45%～95%
◇工作溫度：-28℃～+72℃
◆電源、后備電池
功能特點：
◇電源可單獨使用，也可與后備電池連接使用；
◇具有電源工作狀態指示燈；
◇具有短路保護作用；
◇掉電自動切換后備電池功能；
◇具有過流放電保護裝置，防止損壞后備電池；
◇具有平時自動給后備電池充電功能。
技術參數：
◇輸入電壓：AC176～253V 50HZ
◇輸出電壓：DC27.5V±2％
◇負載穩定度：≤ 8%
◇過流保護：125%
◆ 主機電源
電源采用了性能極為優良集成電路生產，具有輸出電壓穩定，紋波小，帶載能力強及自損耗小的優點。
功能簡介：
◇具有后備電池，掉電可自動切換；
◇具有過放電保護裝置，防止損壞后備電源；
◇具有電源工作狀態指示燈；
◇具有短路保護作用；
◇具有平時自動給后備電池充電功能。
技術參數：
◇輸入電壓：AC220V 50Hz
◇輸出電壓：DC13.8V±5%
◇最大輸出電流：3A
◇電壓穩定度：≤0.5%
◇負載穩定度：≤5%
◇過流保護：200%
◇后備電源：DC12V/7AH
◇防護等級：IP30
2．系統施工計劃
根據系統設計圖，結合現場施工情況，把系統施工分為系統管線施工、系統安裝調試、系統測試驗收三個階段。
系統管線施工：
根據施工現場情況進行系統管線施工。
系統管線施工完成后，進行導通性、絕緣性檢測，確保系統線路部分正確、可靠。
系統安裝調試：
先分系統進行設備安裝調試，設備工作正常之后，最后進行系統統調。
系統測試驗收：
系統調試通過后，進行系統試運行，提前發現潛在的問題，不斷測試、調整，使系統穩定運行。系統驗收后，正式運行，系統進入保修期。
3．系統服務
對系統提供終身服務。保修期內免費服務，超過保修期后，提供有償服務。
三、系統設備清單
序號 | 項目名稱 | 規格參數 | 數量 | 單位 | 備注 |
1 | 彩色單元門口主機 | 彩色刷卡可視對講 | 5 | 臺 | 每樘單元門1臺 |
2 | 主機控制器 | 2 | 臺 | ||
3 | 彩色可視分機 | 7吋彩色液晶屏 | 434 | 臺 | 每戶1臺 |
4 | 主機電源（帶UPS) | 5 | 臺 | 每個單元1臺 | |
5 | 分機電源 | 32 | 臺 | ||
6 | 型解碼器 | 4路 | 136 | 臺 | 每層1臺 |
7 | 感應卡 | IC卡 | 1 | 批 | |
8 | 靈性鎖 | 5 | 把 | 每樘單元門1把 | |
9 | 閉門器 | 80KG力 | 5 | 臺 | 每樘單元門1臺 |
10 | 單元門 | 不銹鋼、玻璃 | 5 | 樘 | |
11 | 單元配電箱 | 500*600*200mm | 5 | 個 | |
12 | 層間配電箱 | 300*200*150mm | 136 | 個 | |
13 | 強電插排 | 32 | 個 | ||
14 | 垂直干線 | SYV75-5 | 1 | 批 | |
15 | 垂直干線 | RVV6*1.0 | 1 | 批 | |
16 | 進戶線 | UTP5E | 1 | 批 | |
17 | 輔材 | 軟管，熱縮管，膠布，鋼絲，自攻螺絲等 | 1 | 批 |
中鐵四局電氣化公司宏源望湖城小區戶外LED屏顯示系統

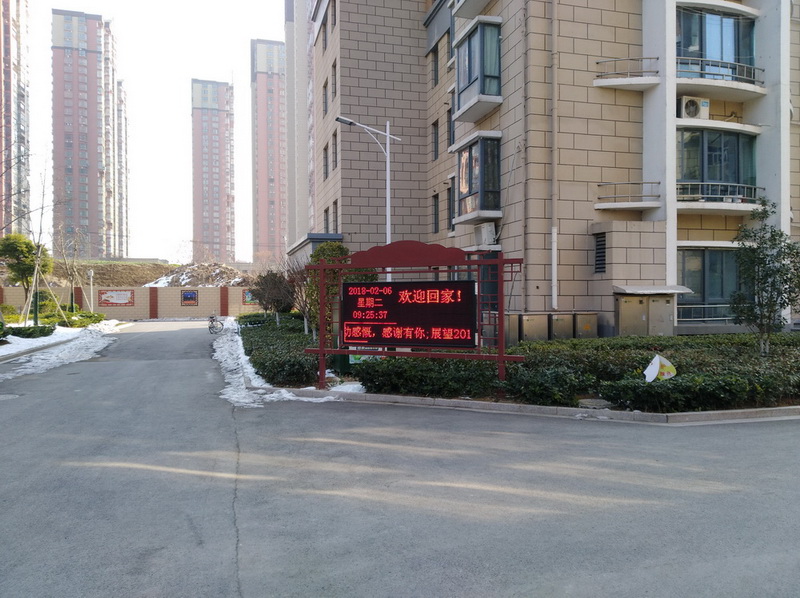

改造前 改造后

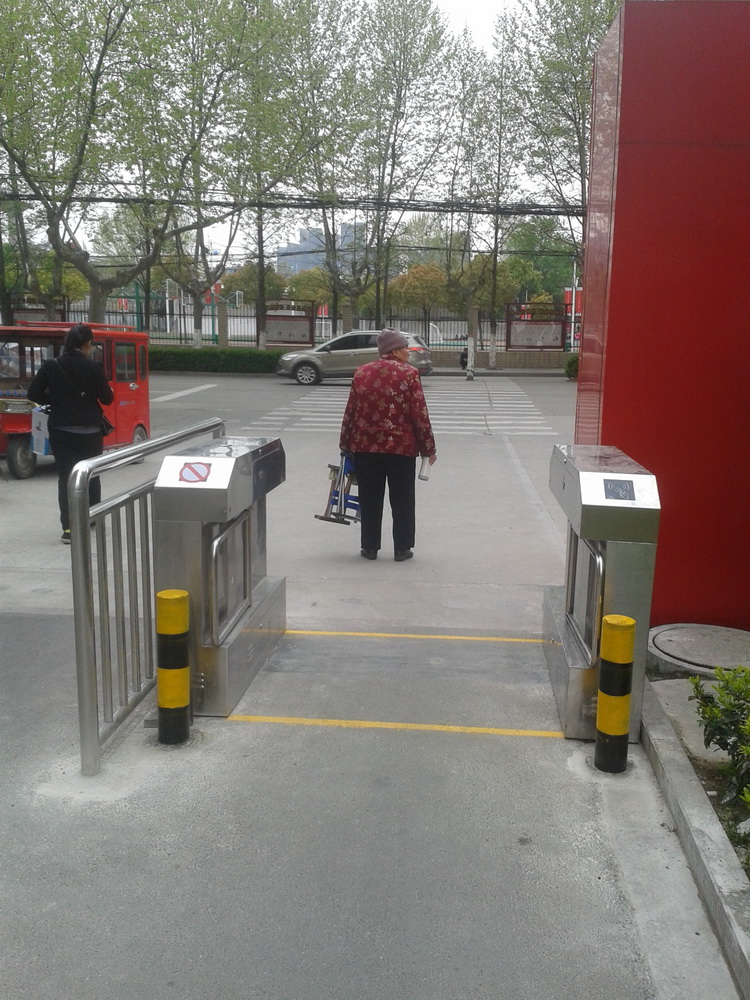

中鐵四局電氣化公司宏源望湖城小區通道閘門禁系統

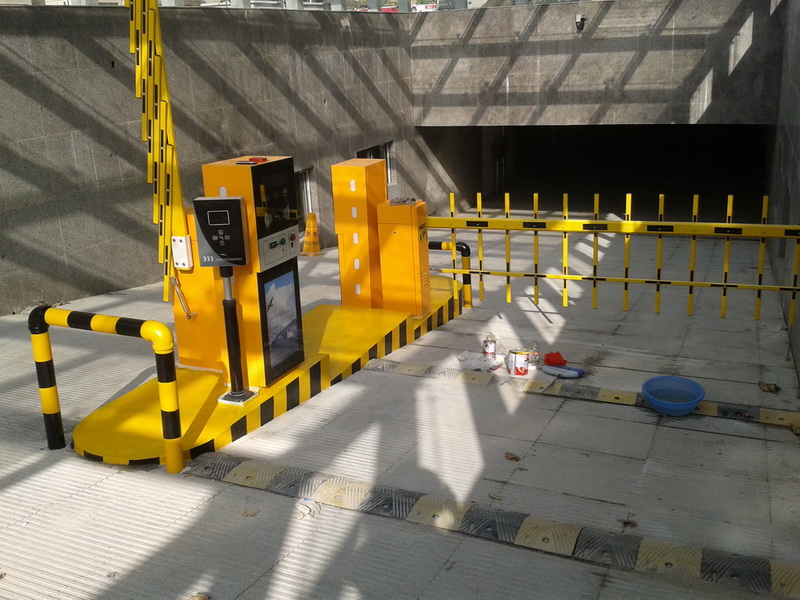

中鐵四局電氣化公司宏源望湖城小區地下車庫道閘系統

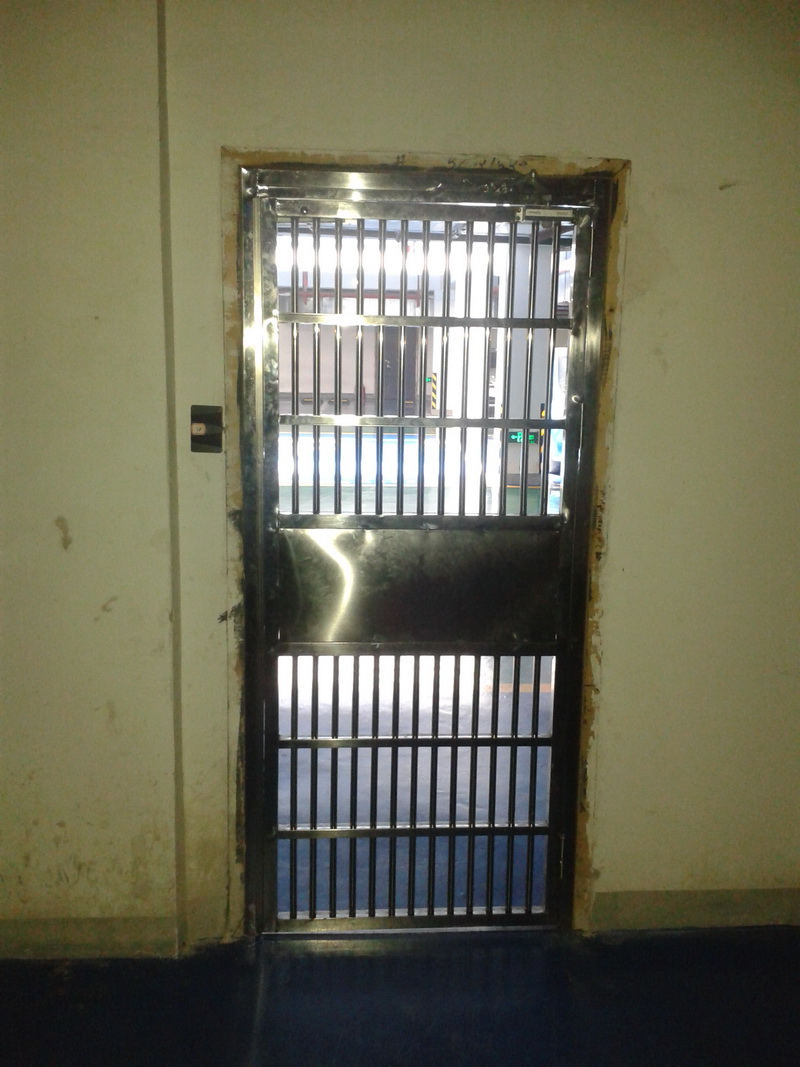

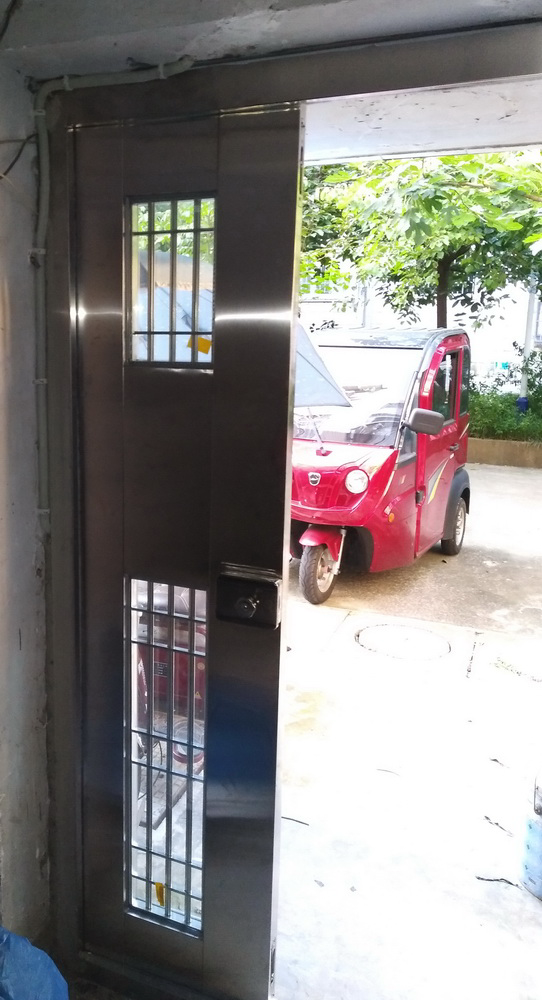

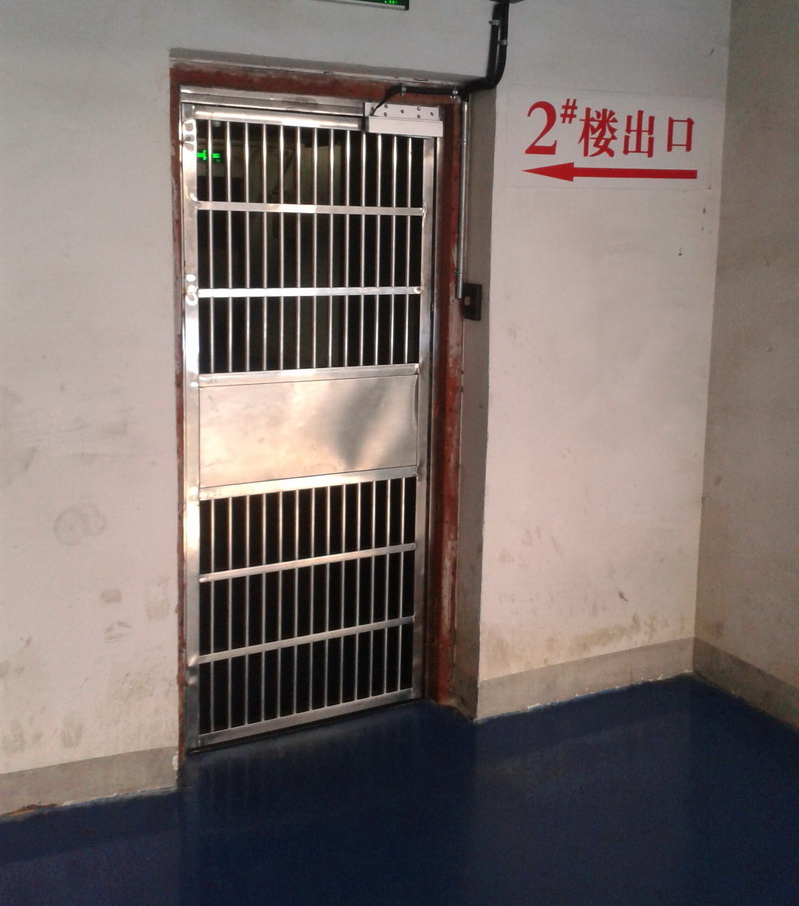

中鐵四局電氣化公司宏源望湖城小區地下車庫門禁系統

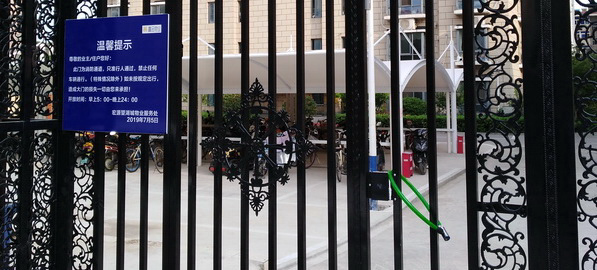

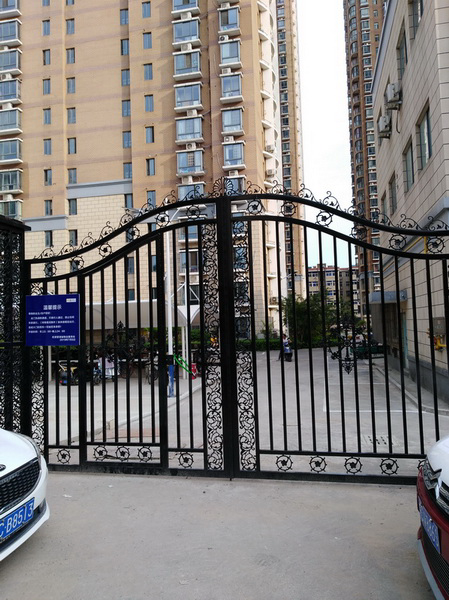

中鐵四局電氣化公司宏源望湖城小區北大門門禁系統
