一、概況

安徽省蚌埠水文水資源局辦公樓計算機房，位于辦公樓5樓，由網絡機房、操作機房組成，兩機房間隔一間房間。準備搬遷至3樓，其中：操作機房搬遷至3樓相同位置，網絡機房搬遷至相鄰房間。

二、搬遷實施方案

為確保計算機房搬遷后計算機系統正常工作。計算機房的搬遷分為4個步驟：

① 3樓新計算機房搬遷準備

② 5樓老計算機房設備拆除

③ 3樓新計算機房設備安裝測試

④ 5樓老計算機房清理

1）3樓新計算機房搬遷準備

（1）機房裝修

主要包括對網絡機房、操作機房的地面鋪設防靜電地板，墻面安裝地腳線，天花采用三防板吊頂。更換木門為防火門。

（2）機房供配電

供電系統：機房三相交流供電線路從配電房直接接入。
配電系統：交流配電柜的安裝，機房內空調插座、市電維修和應急插座的布置與安裝,UPS輸入插座的布置與安裝。
UPS系統：UPS輸出插座的布置與安裝，UPS電池組的安裝。
照明系統：LED平板燈的線路敷設與安裝。LED平板燈采用600×600mm規格，直接安裝于吊頂上，便于維修。使用多路開關控制。
接地系統：在防靜電地板下，安裝接地匯集排、等電位聯結帶，機房內引入的大樓接地線直接與之可靠連接，同時，機房內各金屬裝置包括：防靜電地
板、機柜、操作臺、配電柜、UPS外殼等使用BVR6mm2銅導線與之可靠連接。網絡機房與操作機房的接地使用BVR16mm2銅導線可靠連接，使
得整個機房的接地連成一個整體，最大限度的保護機房內設備與人員的安全。

防雷系統：三級防雷箱的安裝。

（3）機房弱電

布線系統：機房內交換機、服務器構成核心網絡，采用六類網線，以保證核心網絡的可靠與高速。各辦公室電腦、電話通過六類網線連接到機房的網絡配
線架上，再通過網絡、電話跳線連接到機房的核心電腦、電話網絡中。
門禁系統：在網絡機房、操作機房的入口大門上安裝電磁鎖，門禁機，使用指紋識別/IC卡開門，門禁機對每次的開門記錄都進行保存，便于事后查找。
保證機房安全。
監控系統：在網絡機房、操作機房內各安裝百萬高清紅外攝像機，使用硬盤錄像機，對機房進行全方位24小時錄像，錄像記錄保存30
天。
報警系統：在網絡機房、操作機房內共安裝紅外、微波、門磁、煙感、溫感等探測器，對機房內的非法入侵、煙霧、高溫等主動報警，報警方式為紅光閃
動、高分貝聲音、自動撥打預設的報警電話。
消防系統：在網絡機房、操作機房內共安裝可充電的應急照明燈，用于機房停電后的應急照明。

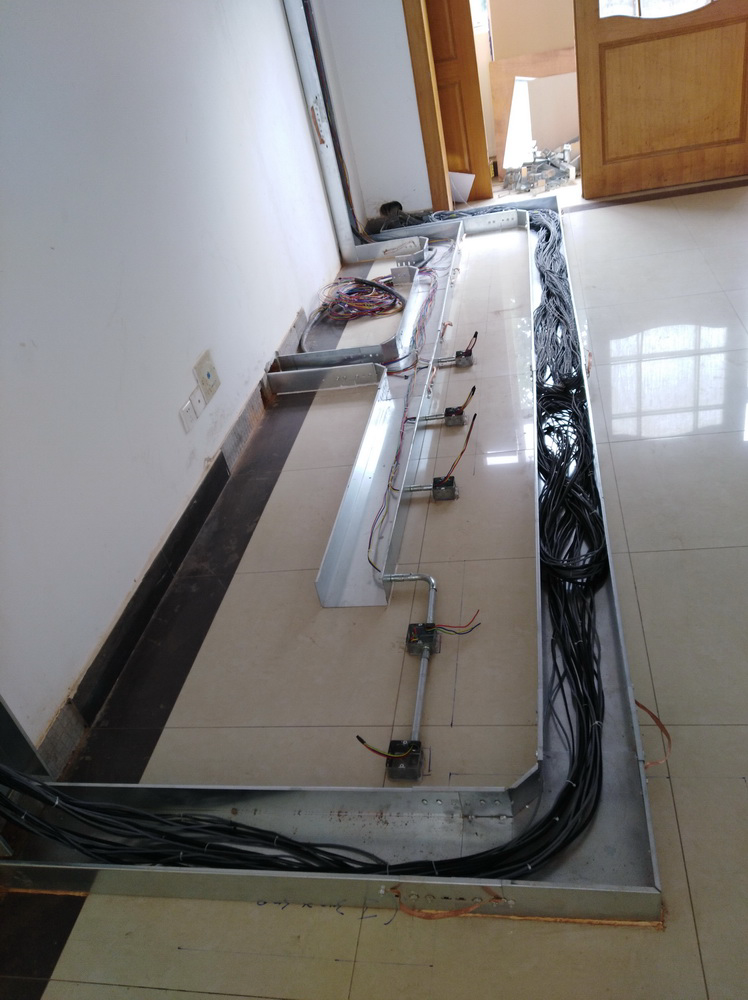

管路系統：在網絡機房、操作機房的防靜電地板下，敷設熱浸鋅200×100×1.2mm的金屬線槽，以及JDG/KBG25金屬線管，用于機房
內強、弱電線纜的布放。

（4）辦公室綜合布線

機房從5樓搬遷至3樓，現各辦公室至機房的電腦、電話線路，線纜全部重新敷設，以便以后使用和維護。

2）5樓老計算機房設備拆除

（1）記錄

在拆除之前，對設備的數量、型號進行詳細認真記錄。對系統線纜連接情況做詳細記錄，并做好標識。

（2）拆除

指定專人進行拆除。

（3）搬運

小件設備安排專人統一搬運至3樓機房內待安裝設備區，大件設備（如配電柜、機柜）安排多人直接搬運至安裝位置。

3）3樓新計算機房設備安裝測試

（1）安裝

安裝的順序?yàn)?，先安裝供配電設備，再UPS，最后安裝用電設備。

（2）測試

全部設備安裝完成后，先對每個設備進行測試，再進行全部設備的總測試。

4）5樓老計算機房清理

5樓老計算機房搬運后剩下的東西，先集中存放，待3樓新計算機房設備正常運行一段時間后，再進行清理。

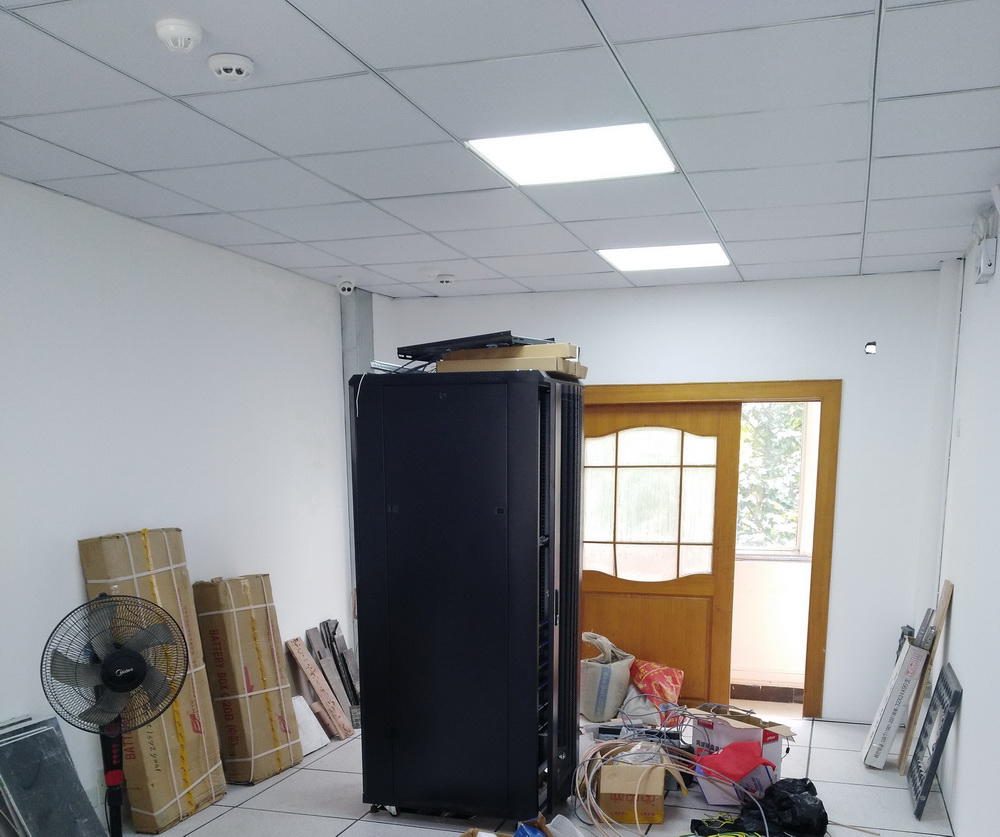

網絡機房操作機房

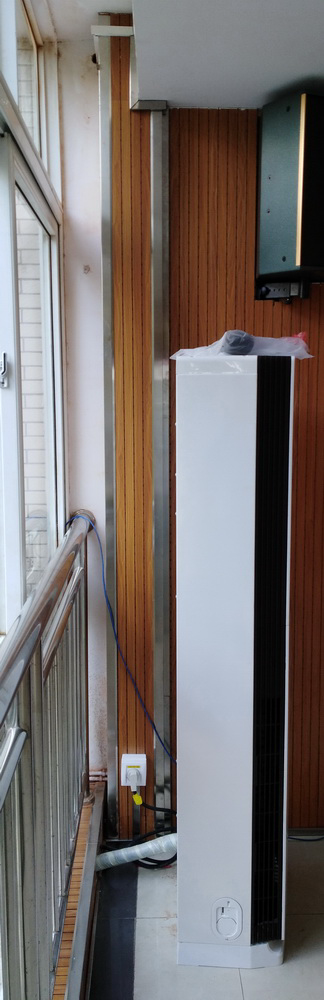

門禁

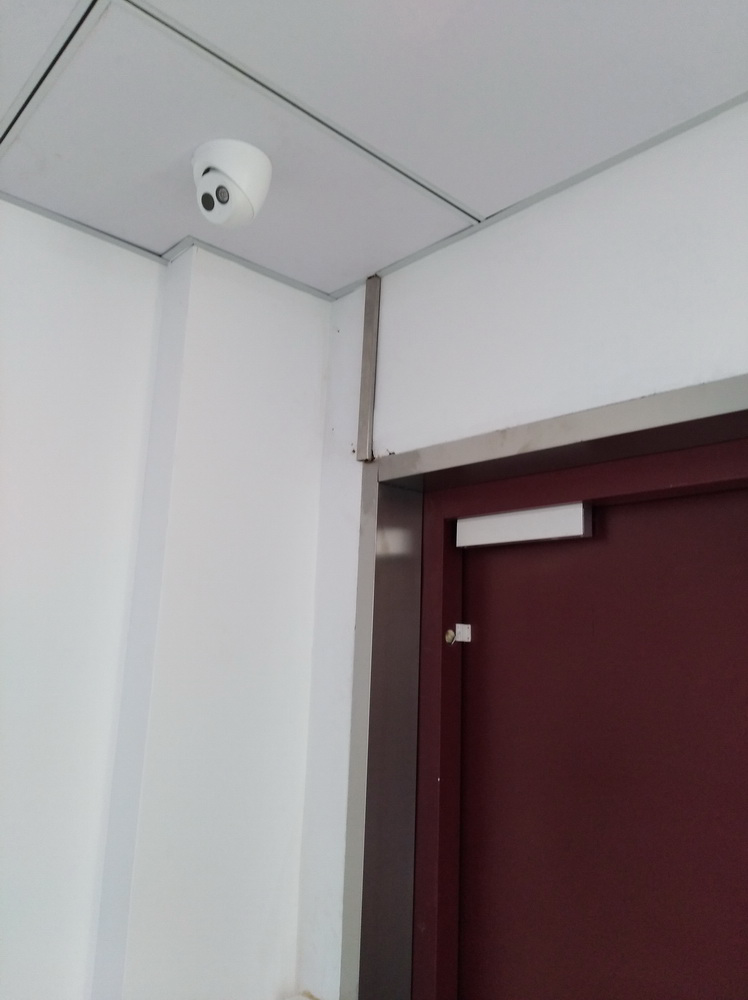

攝像機 應急照明燈

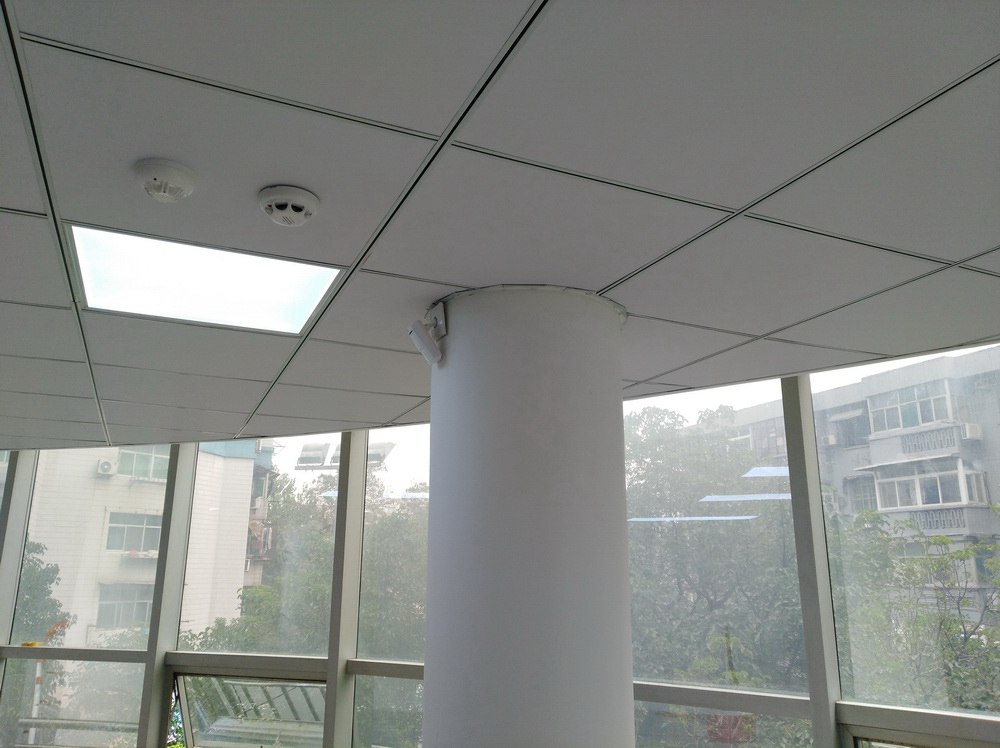

煙感、溫感器煙感、溫感、紅外報警器

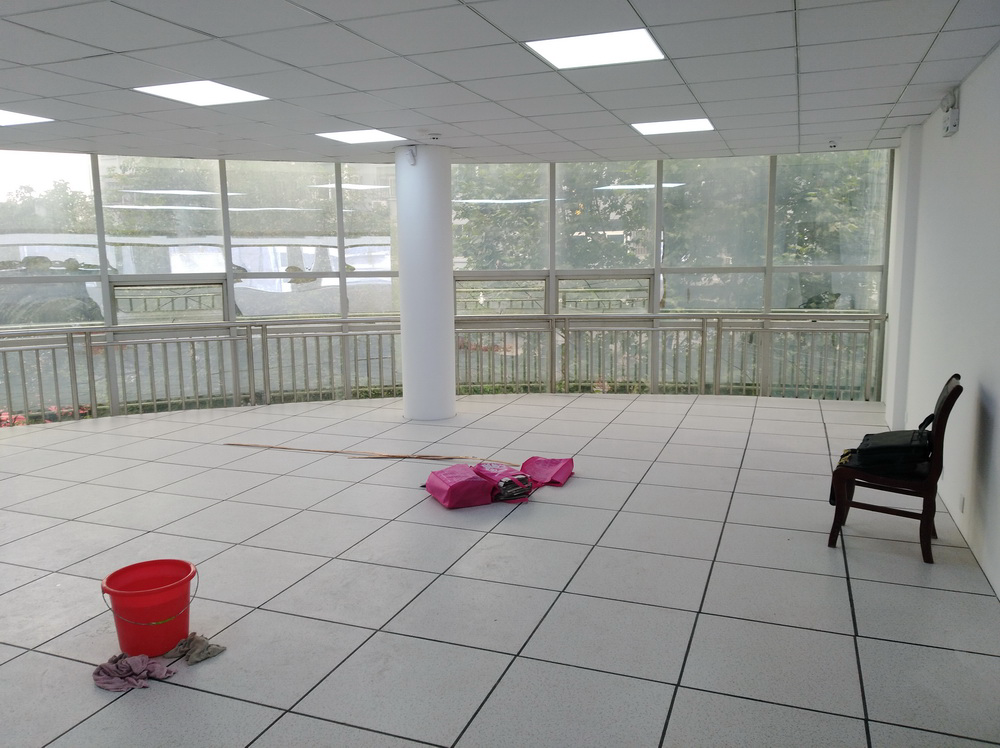

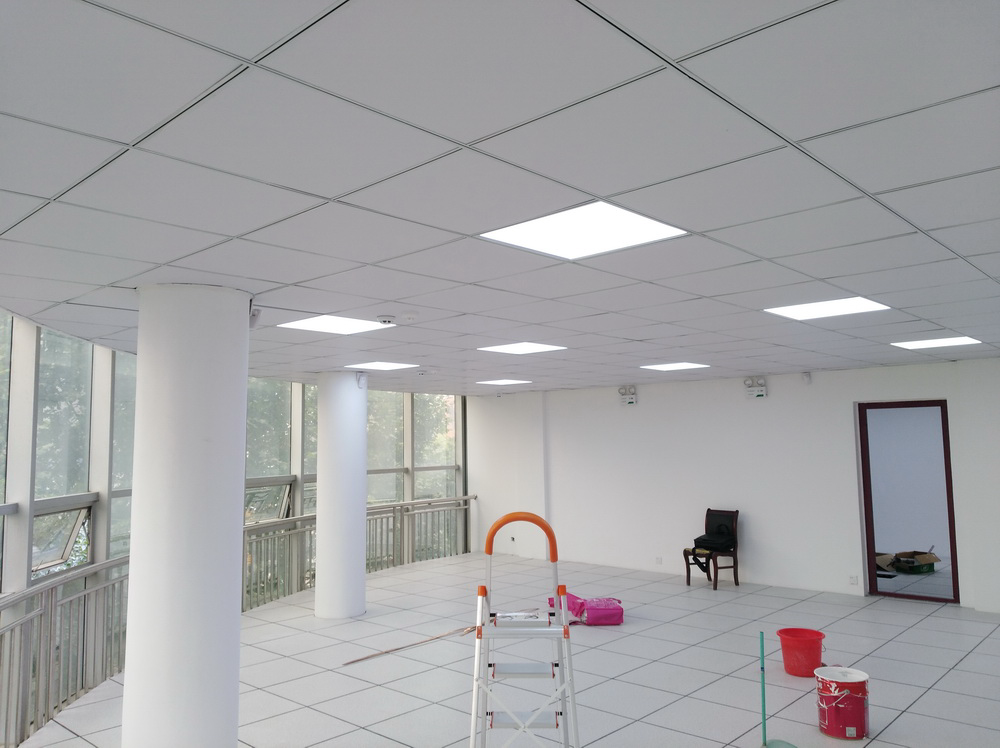

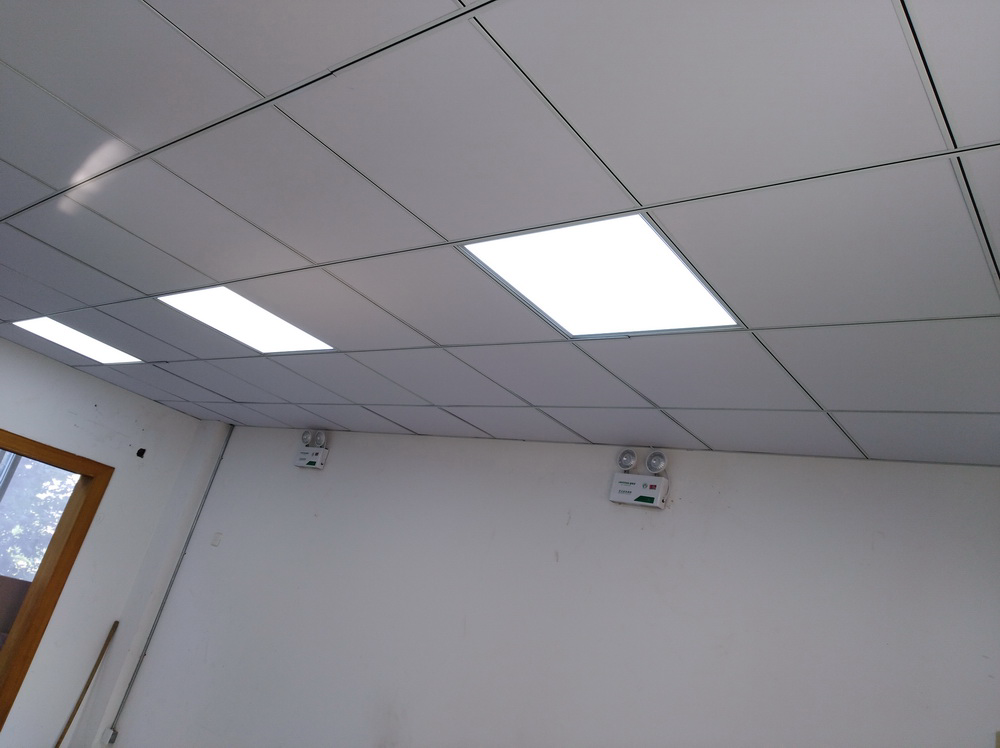

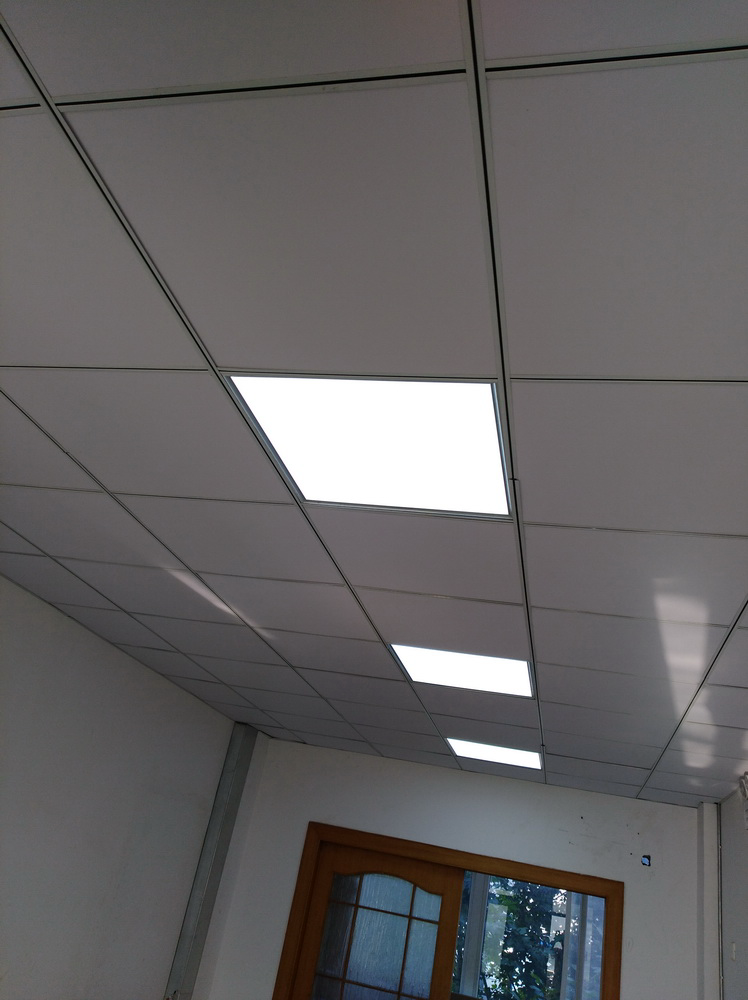

LED平板燈

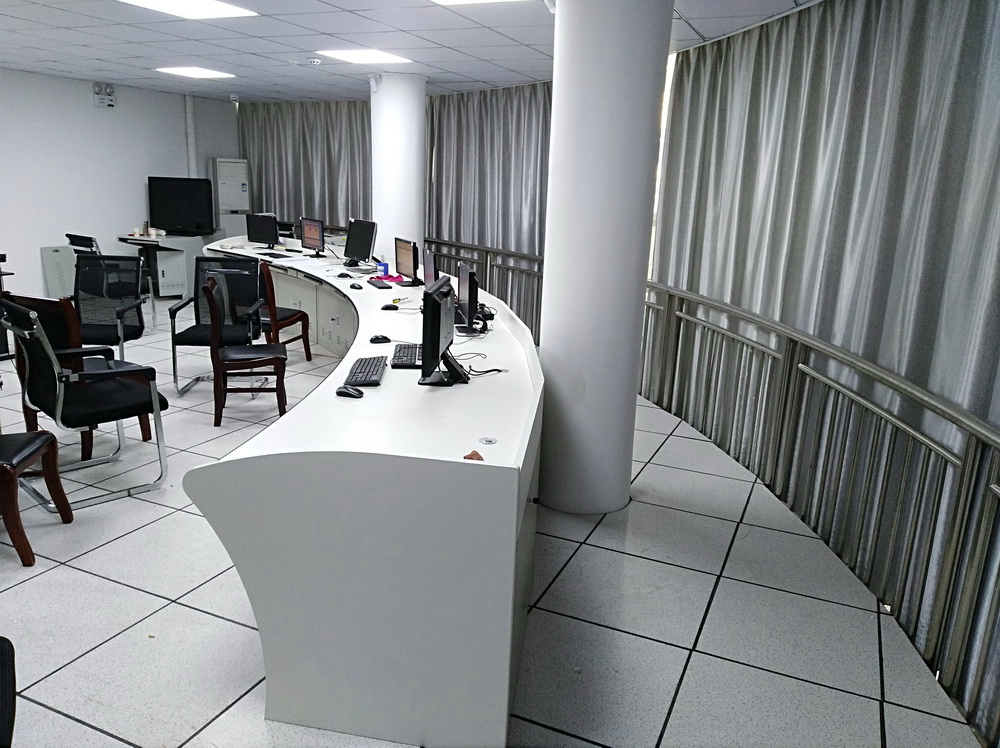

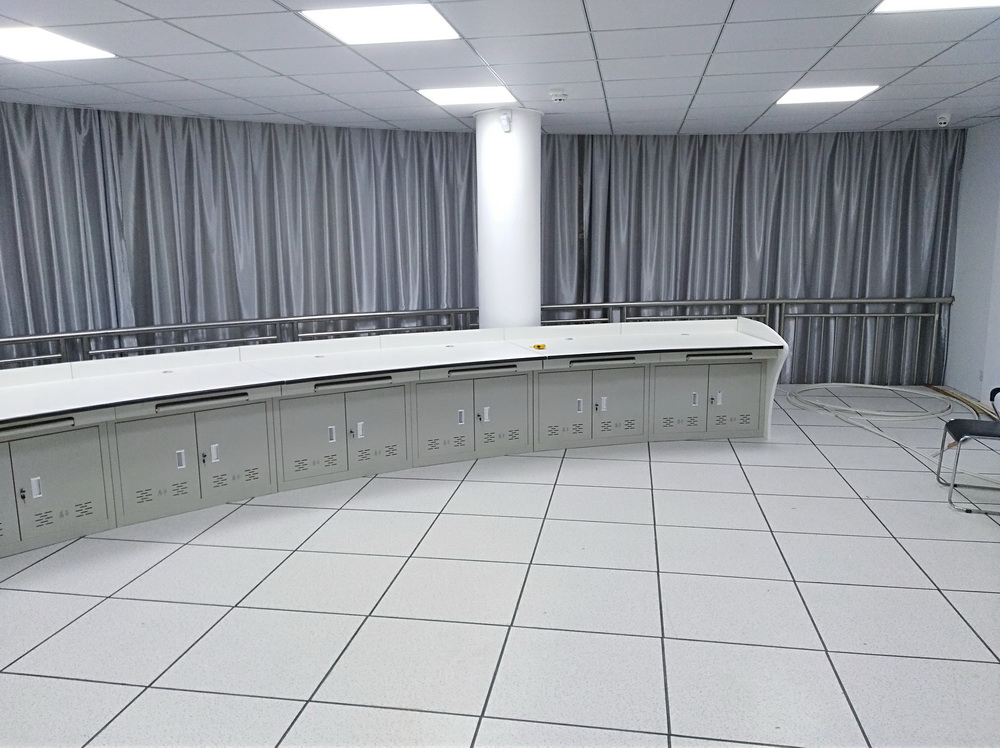

計算機操作臺

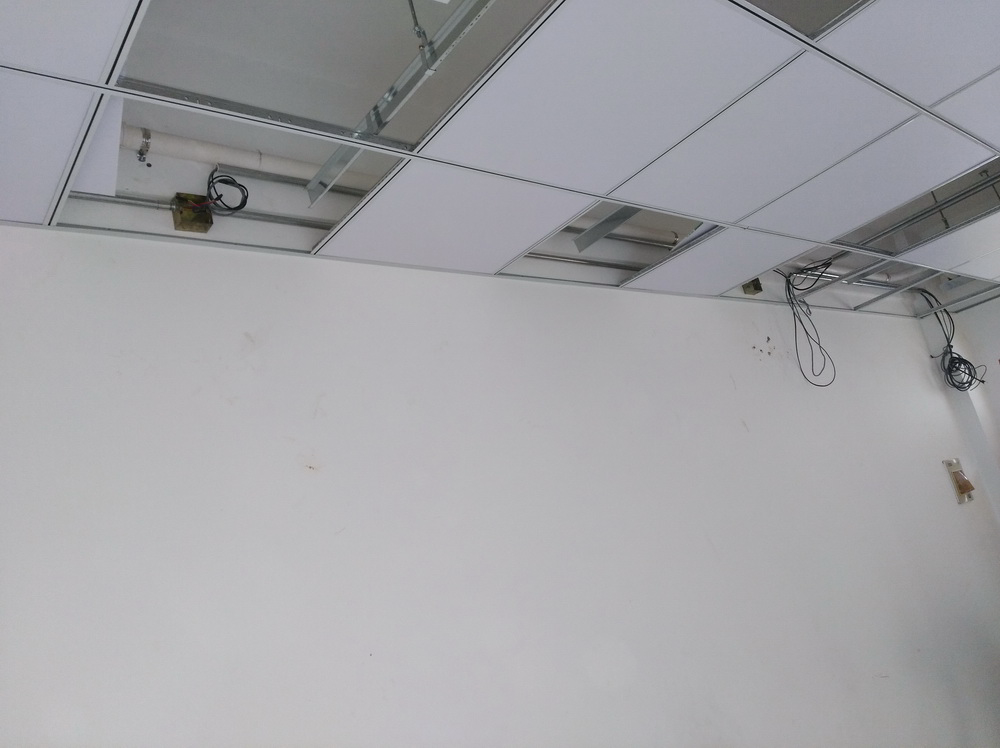

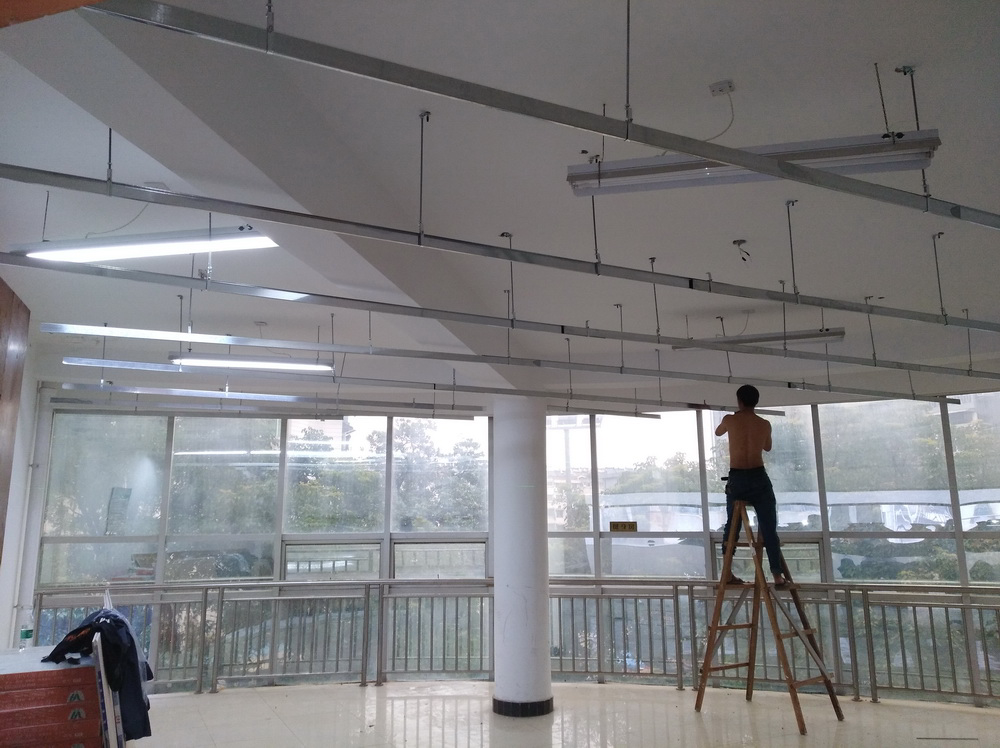

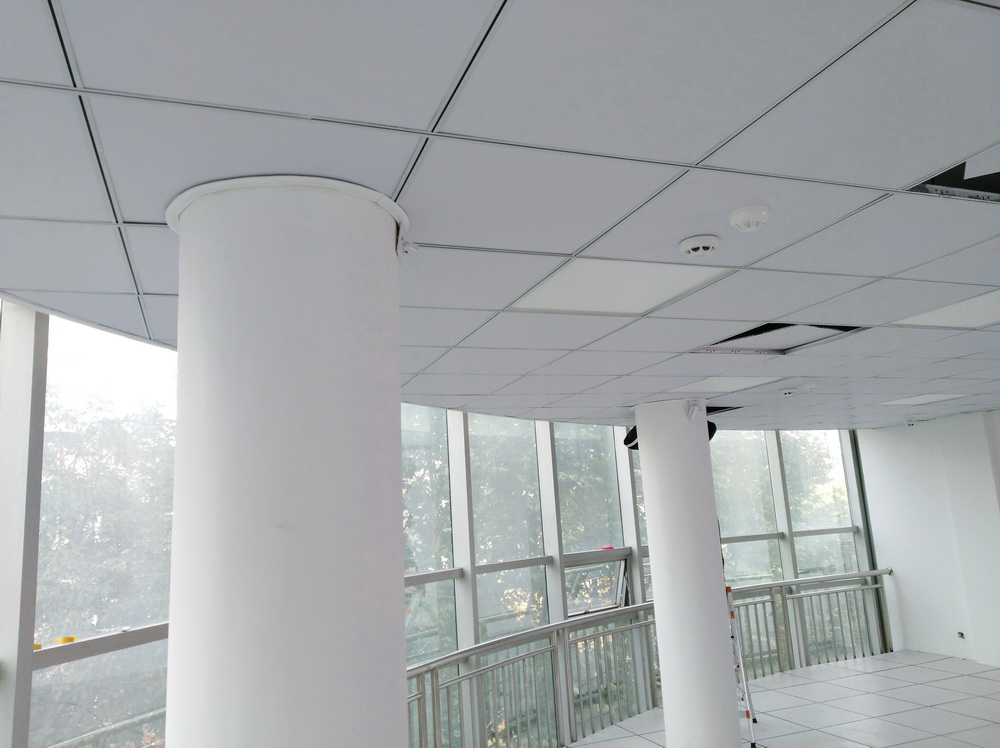

吊頂

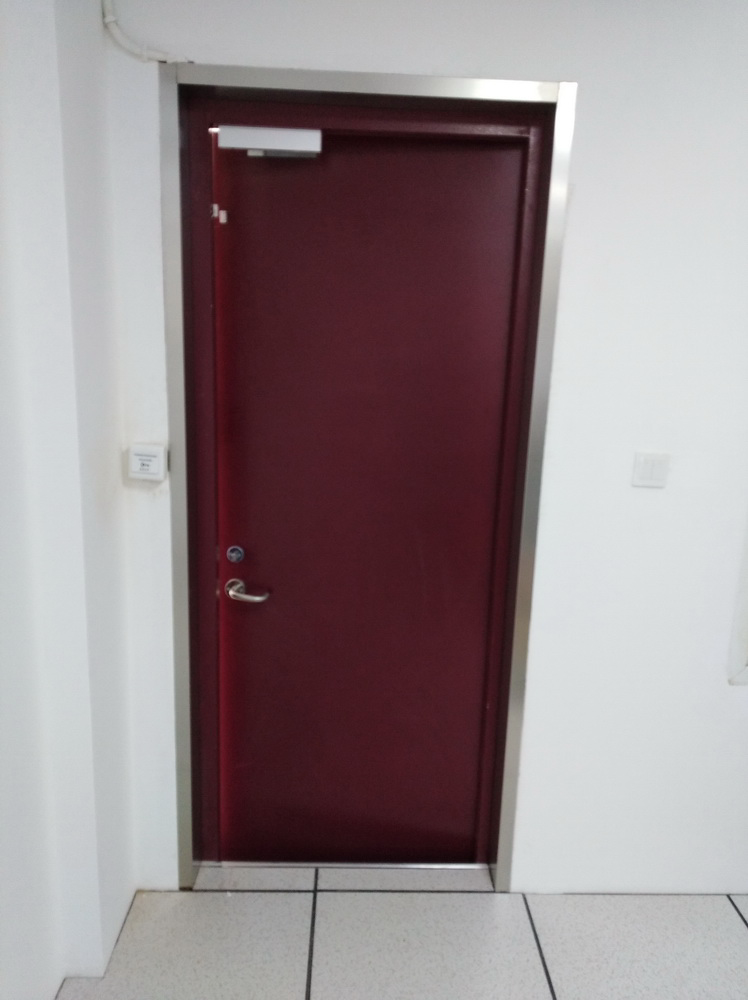

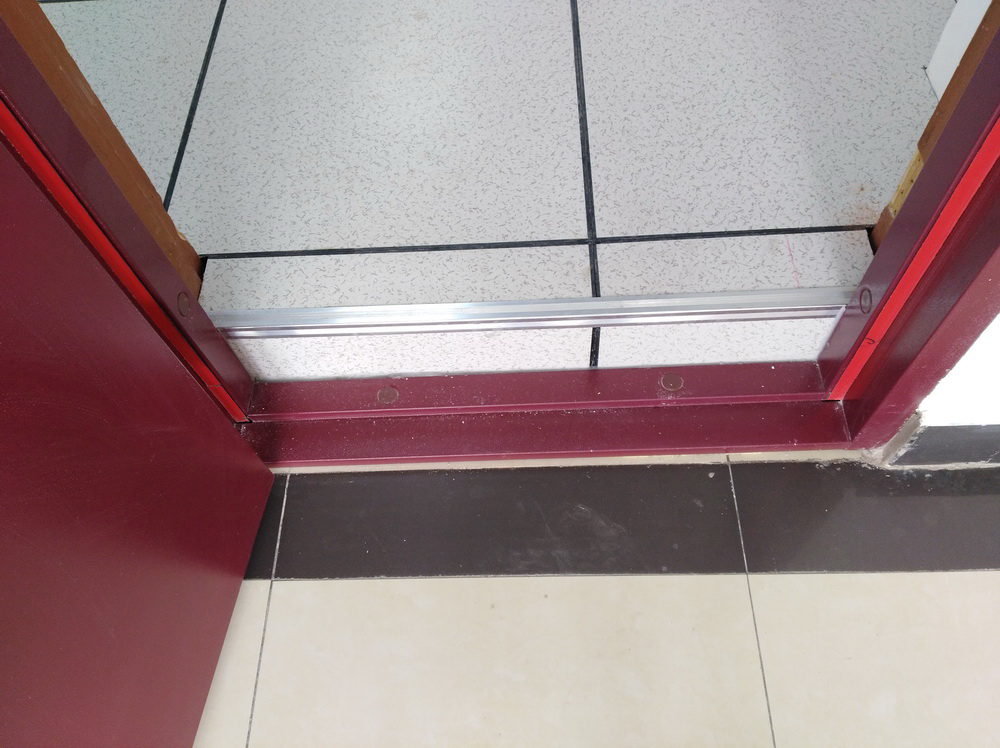

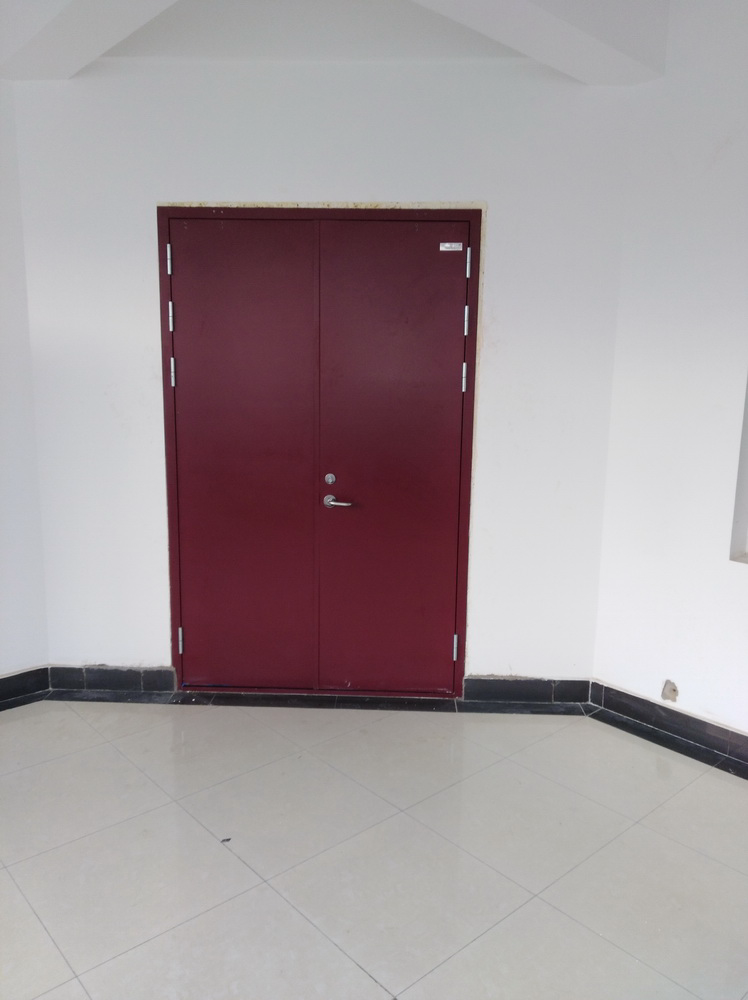

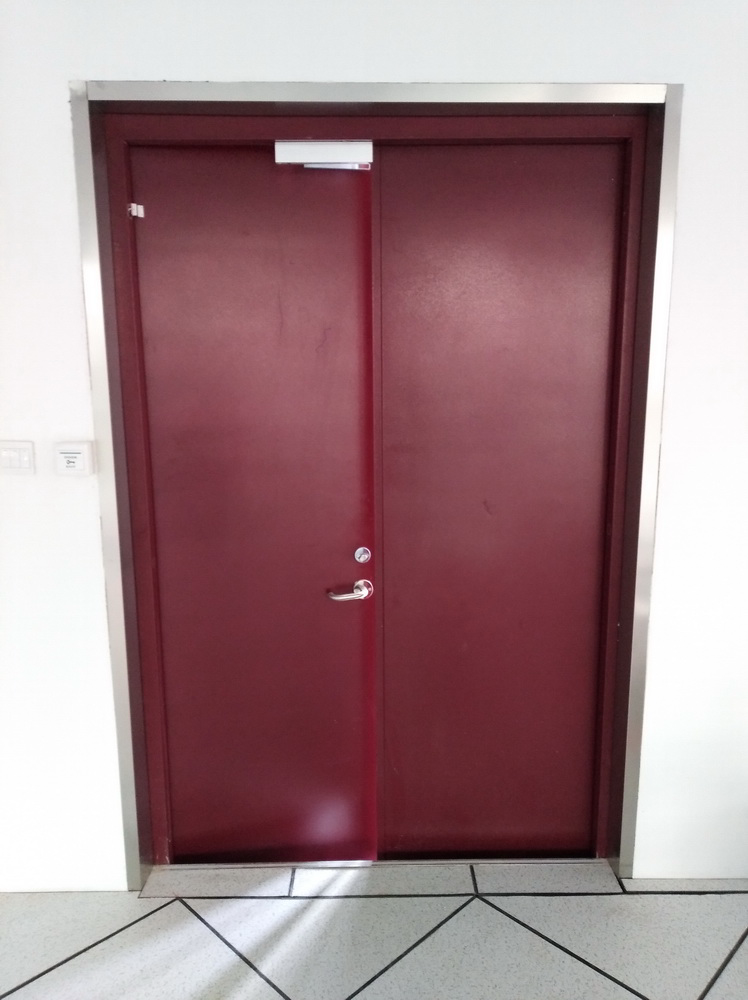

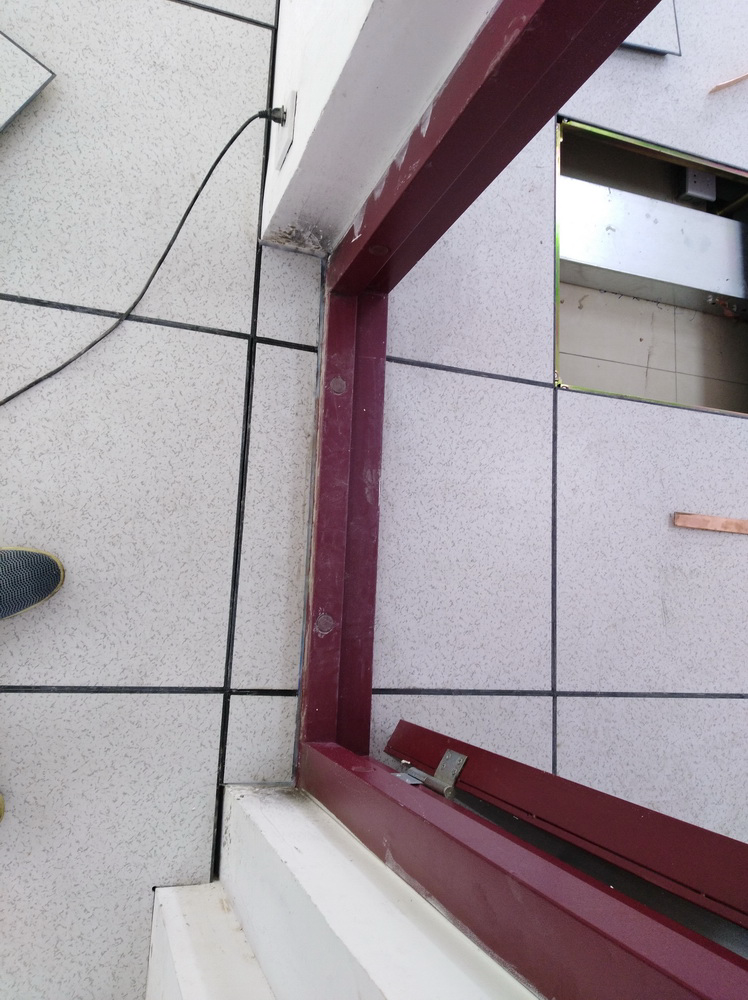

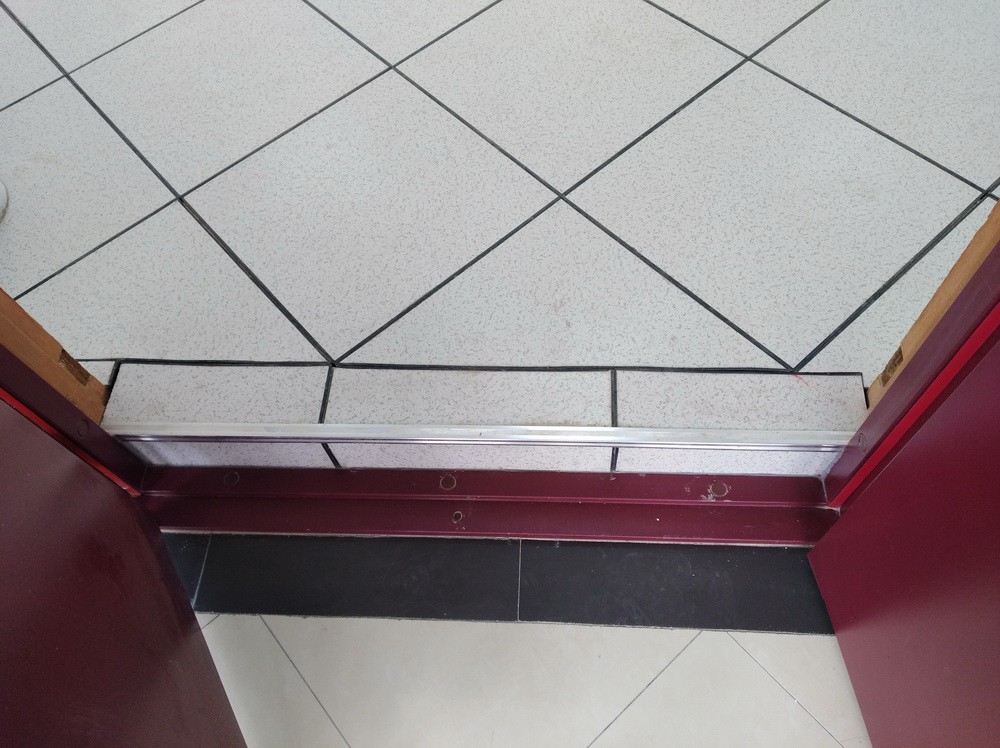

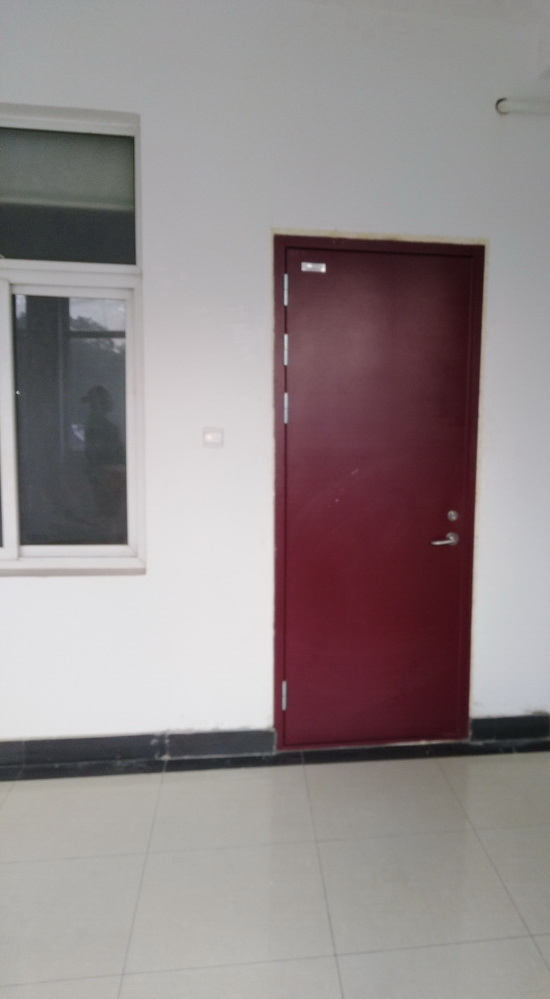

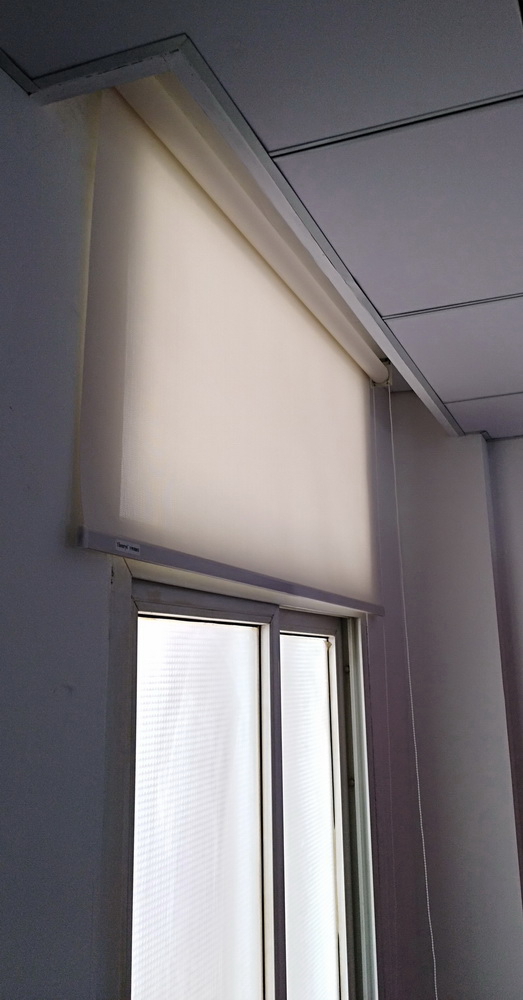

防火卷簾    防火門

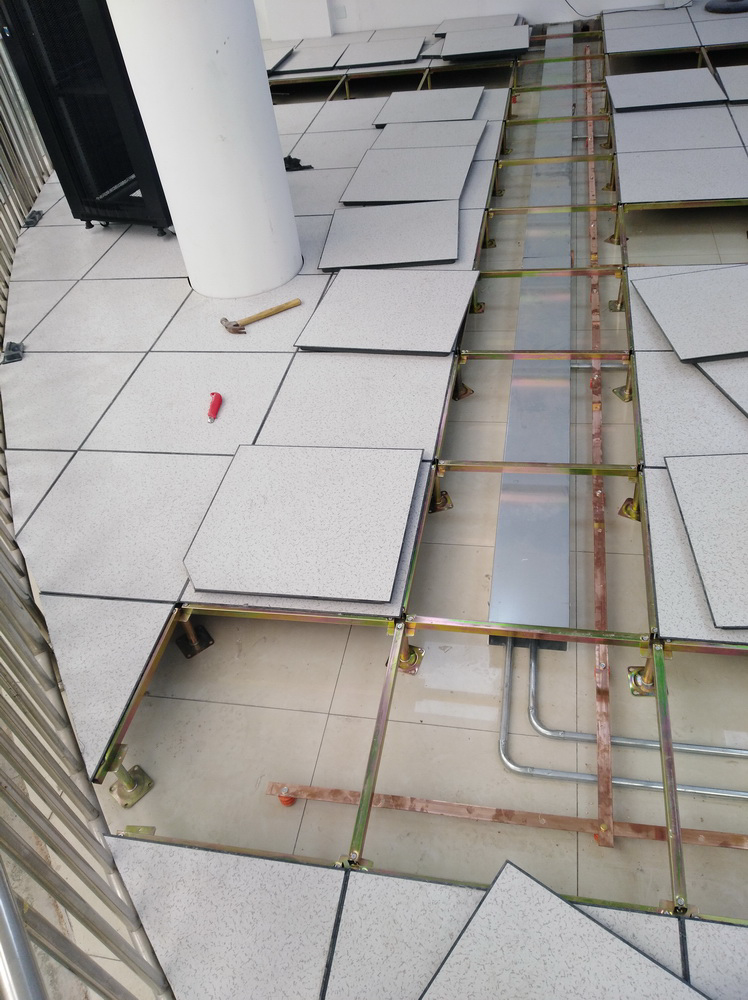

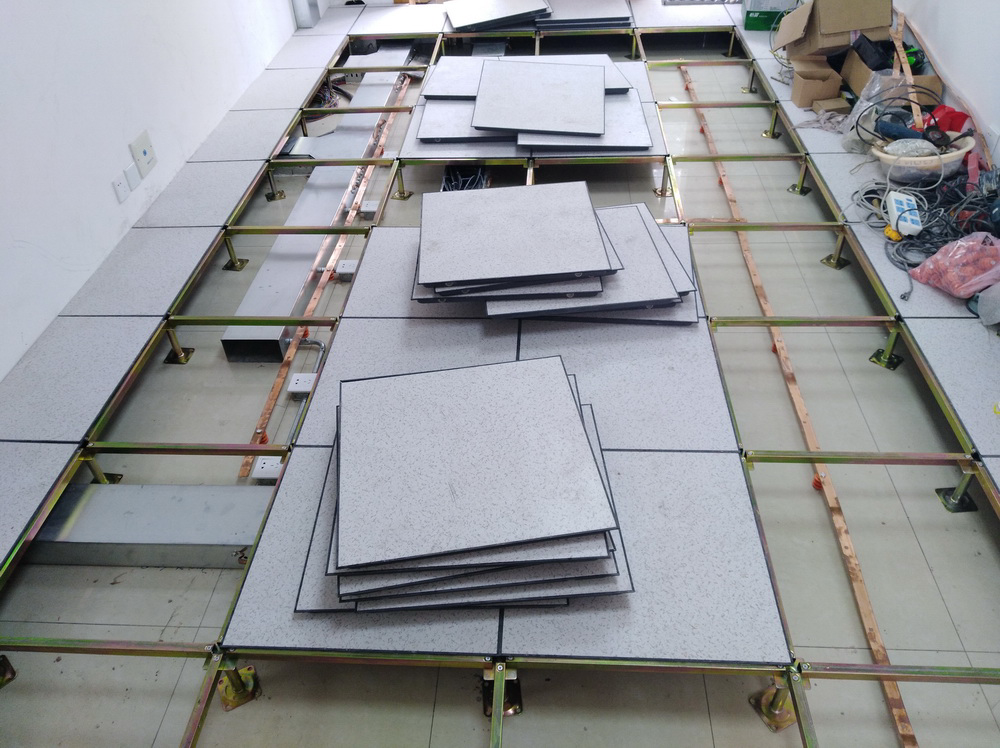

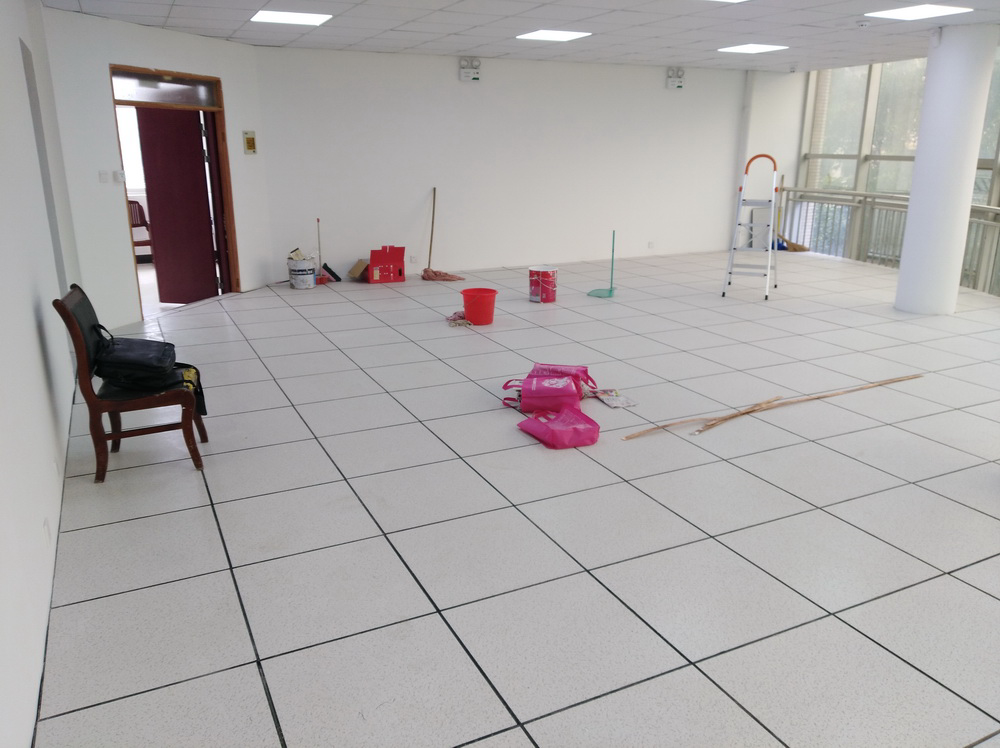

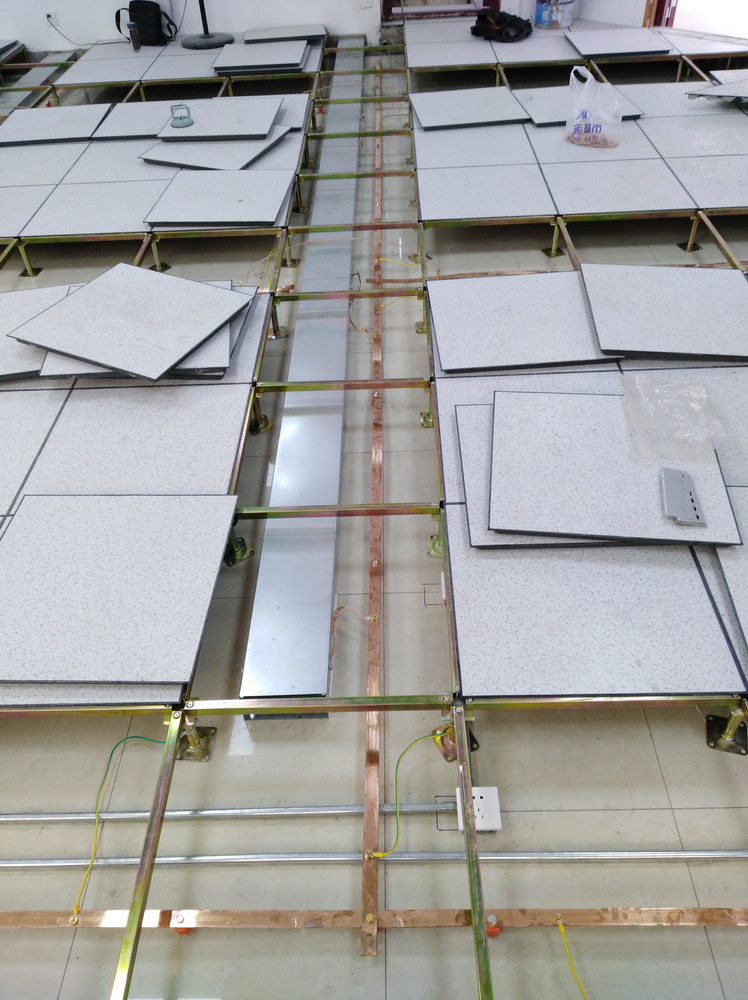

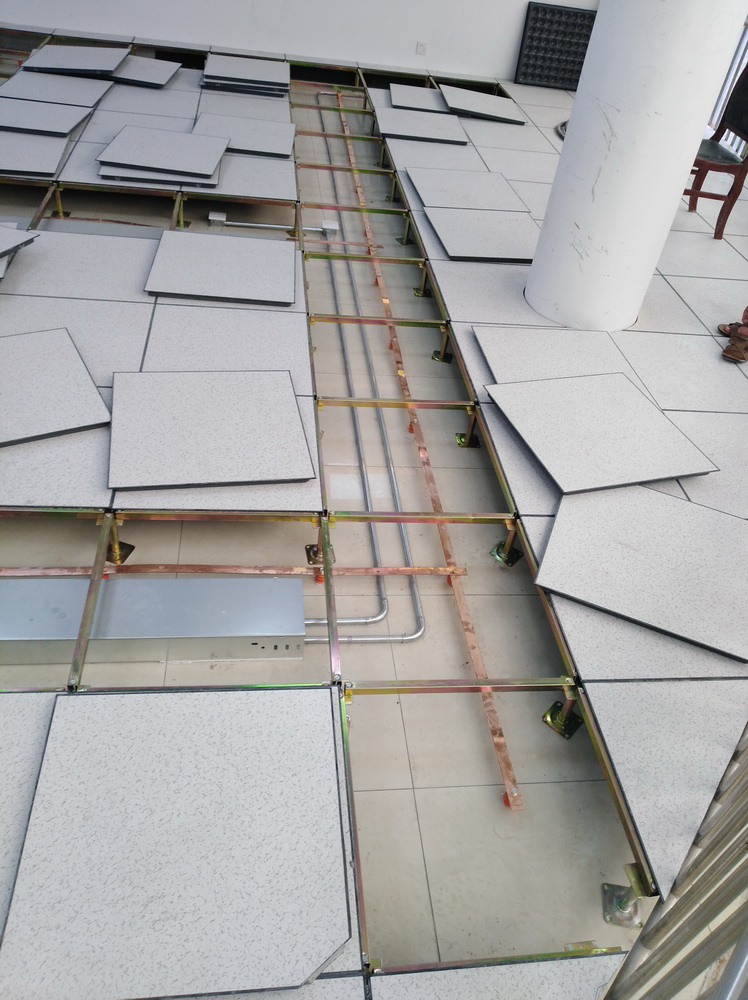

防靜電地板

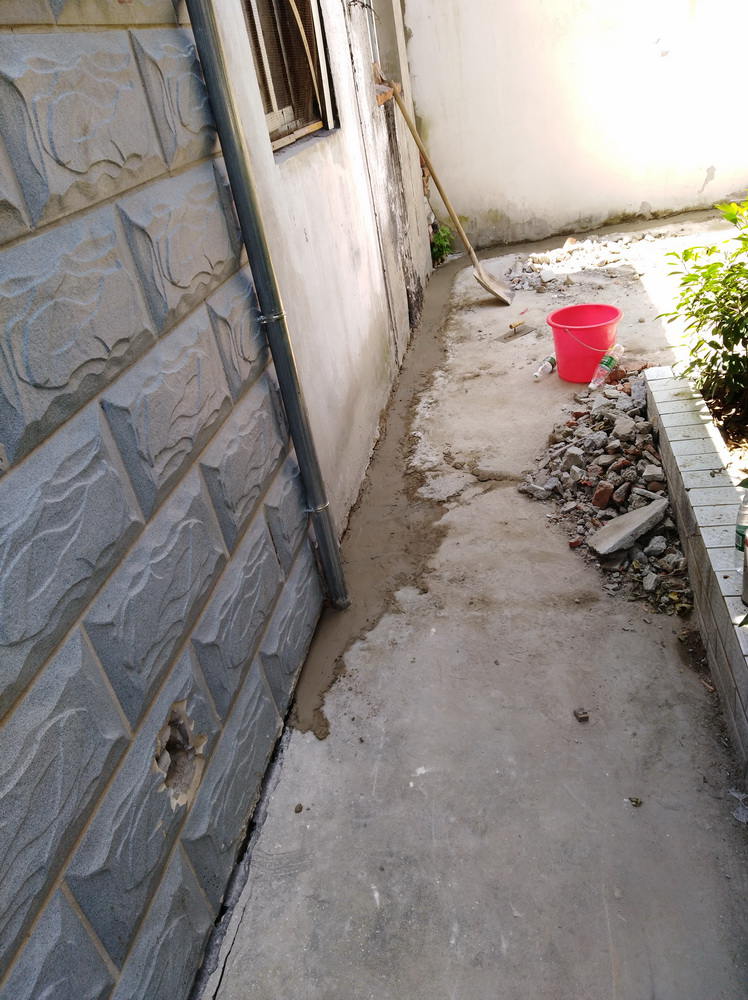

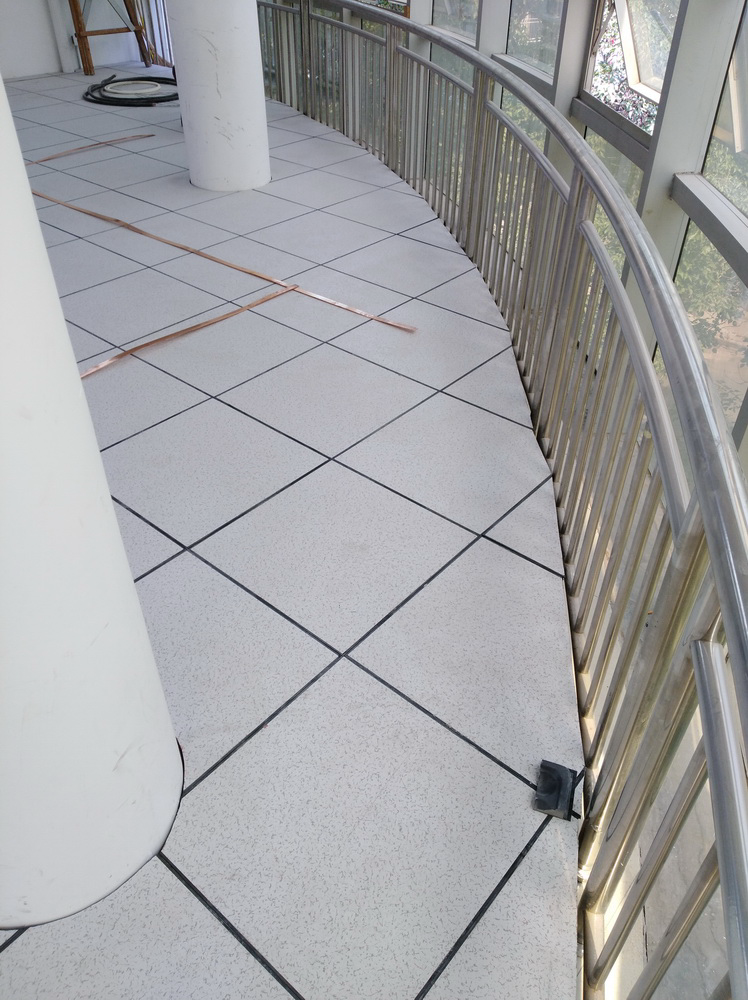

機房接地

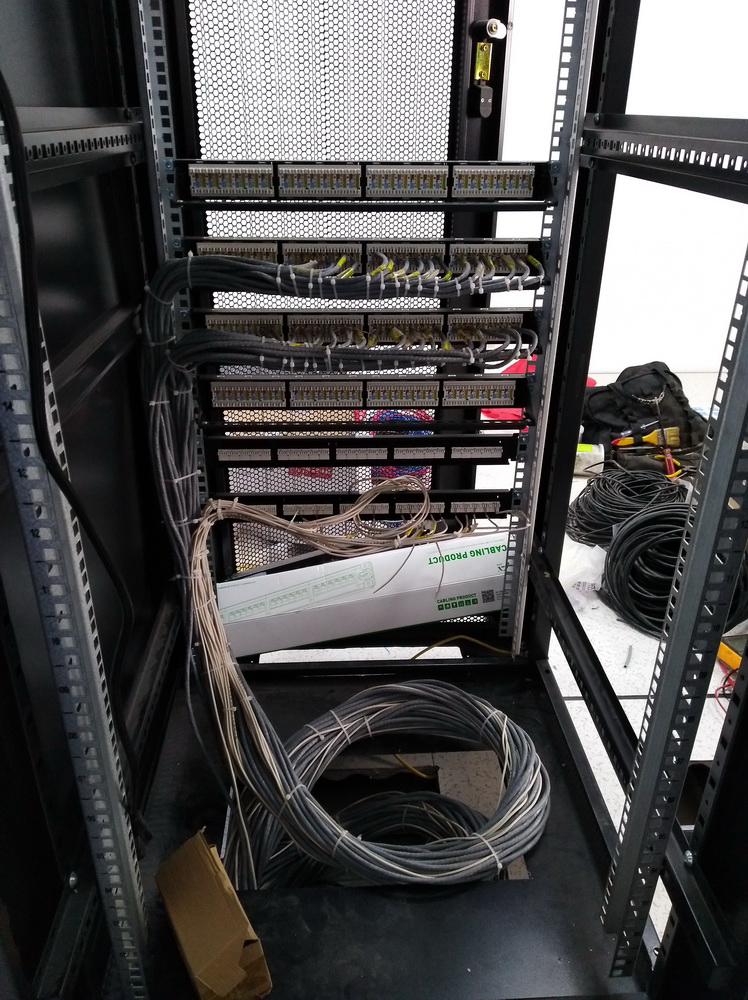

網絡機柜

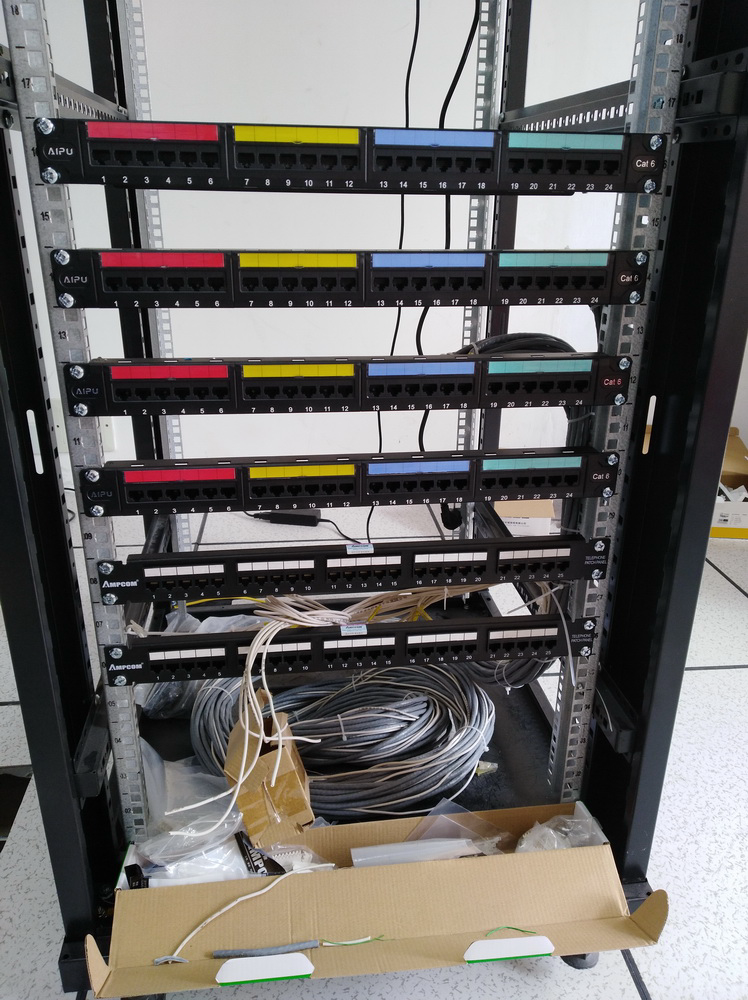

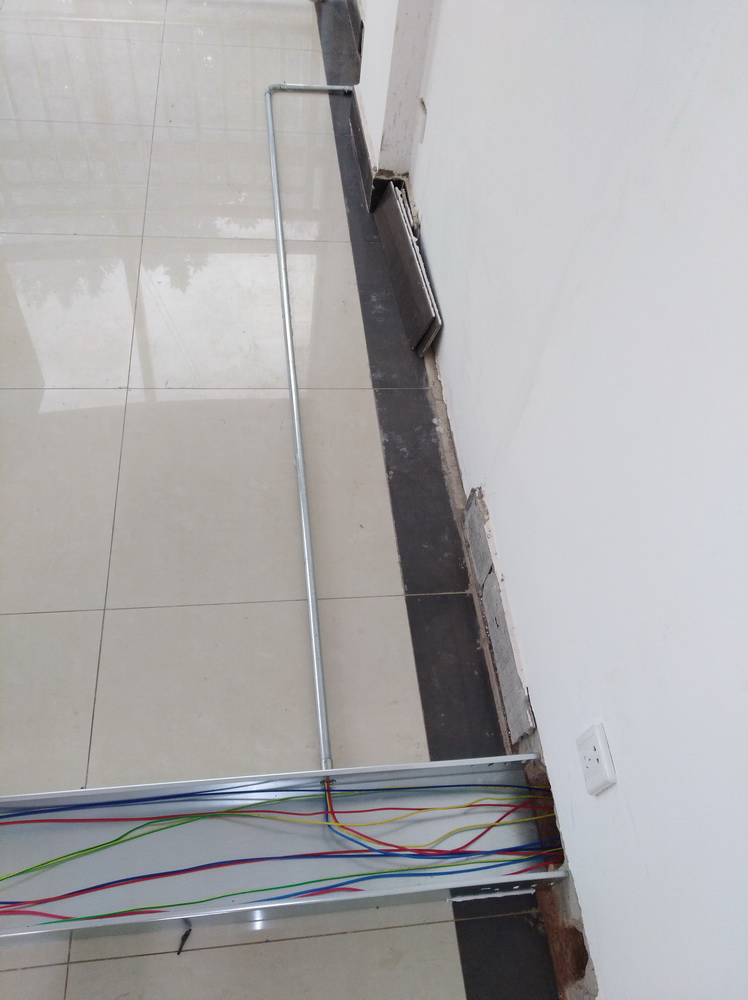

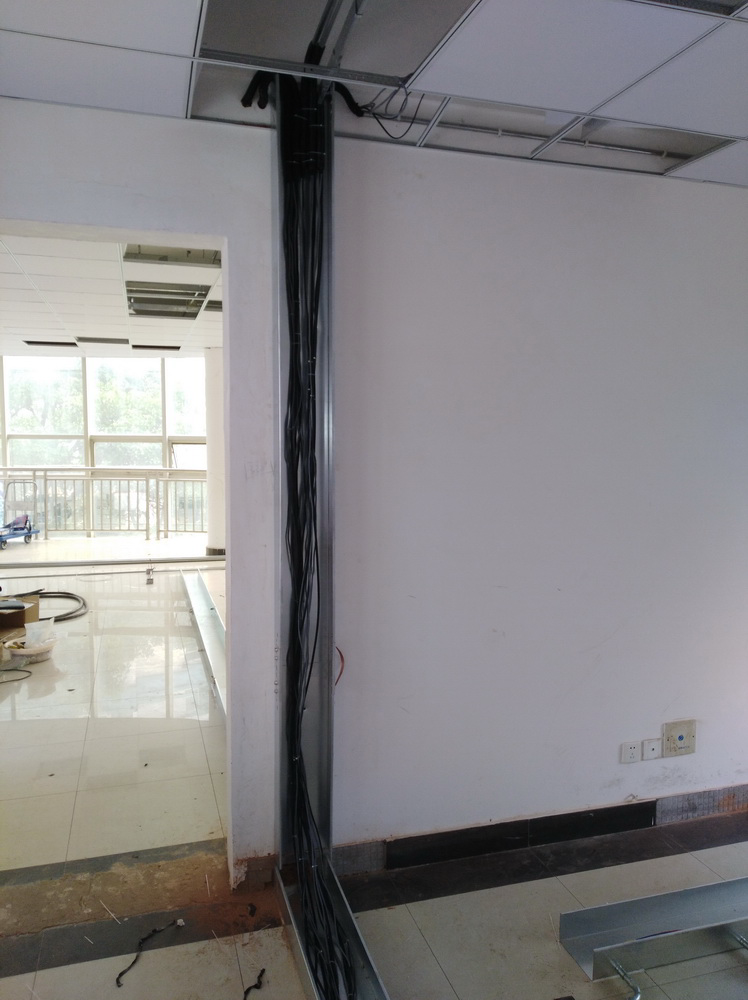

網絡布線

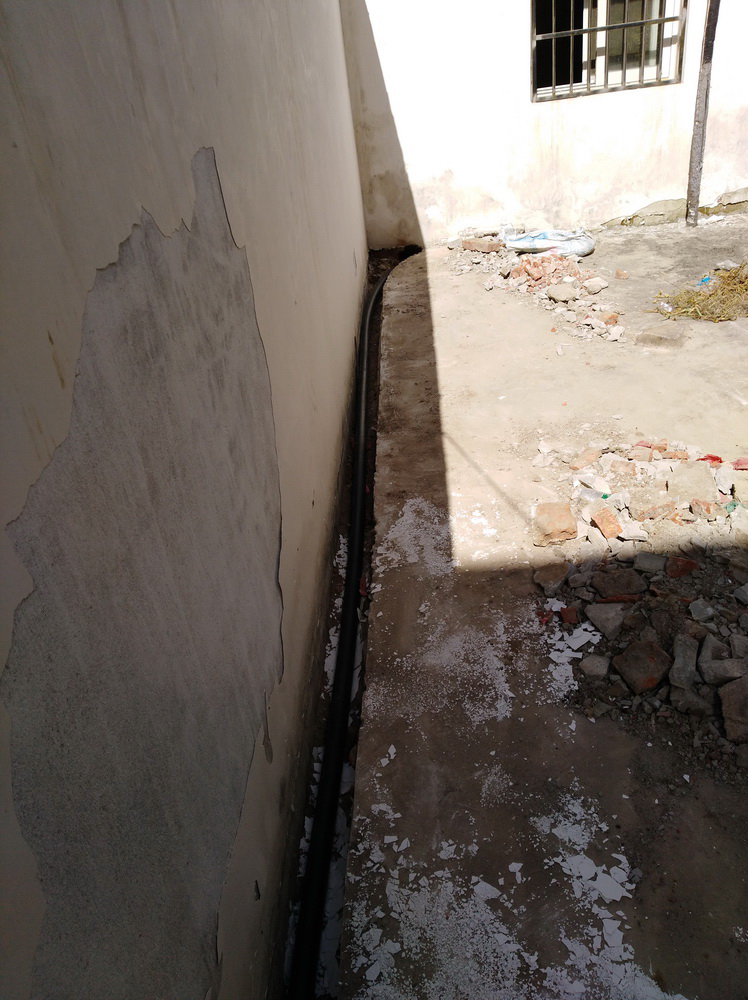

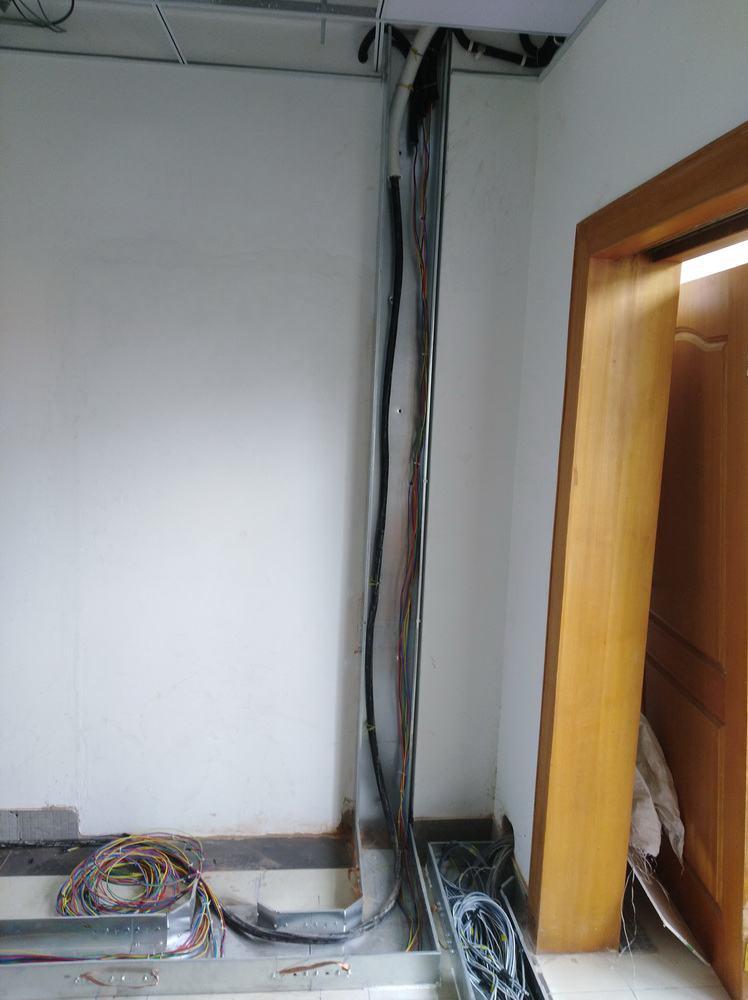

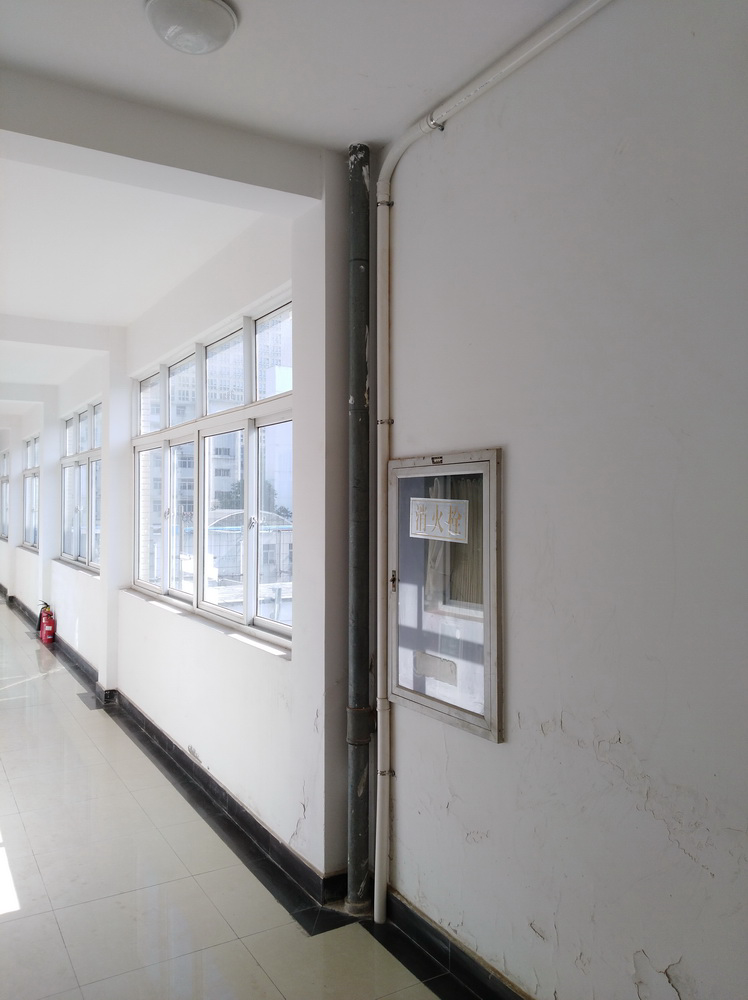

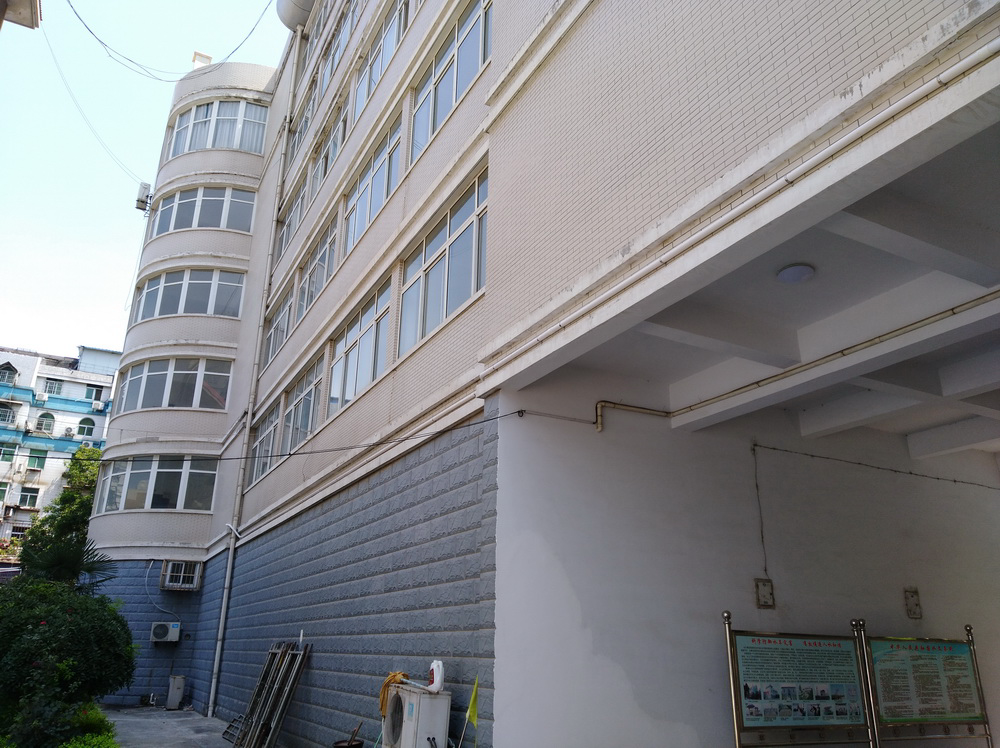

計算機房供電線路

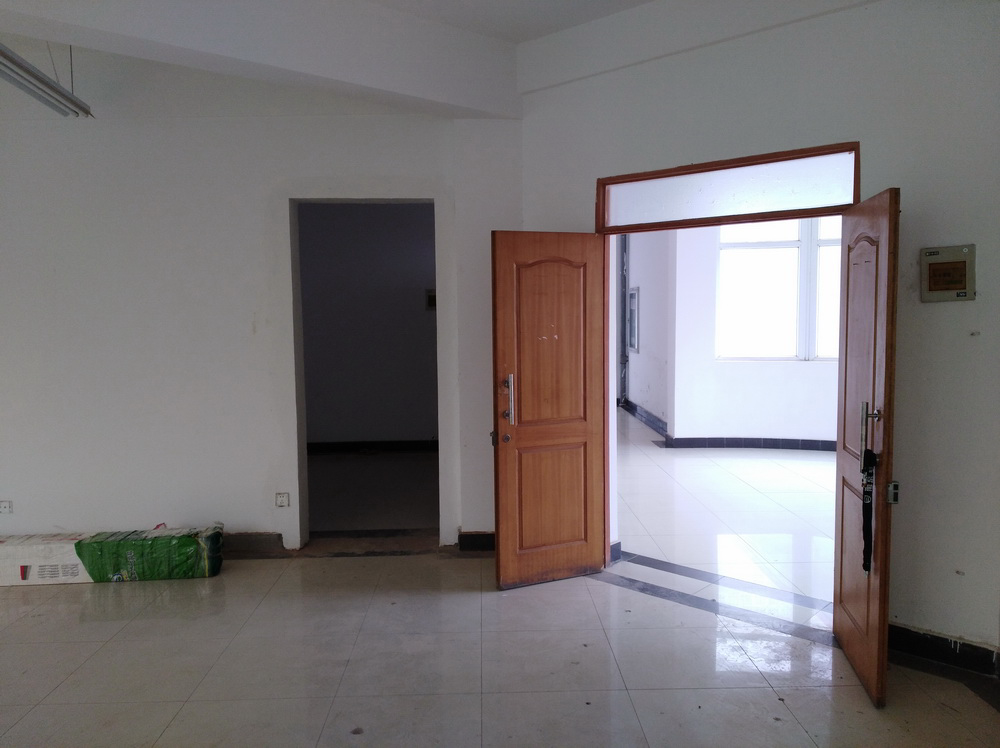

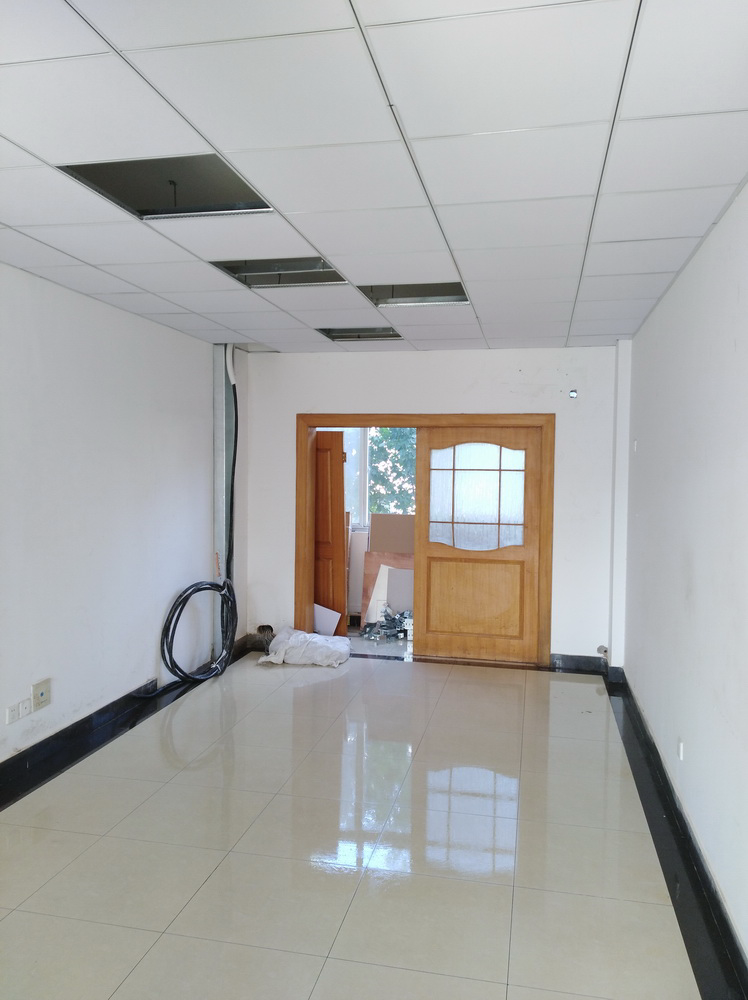

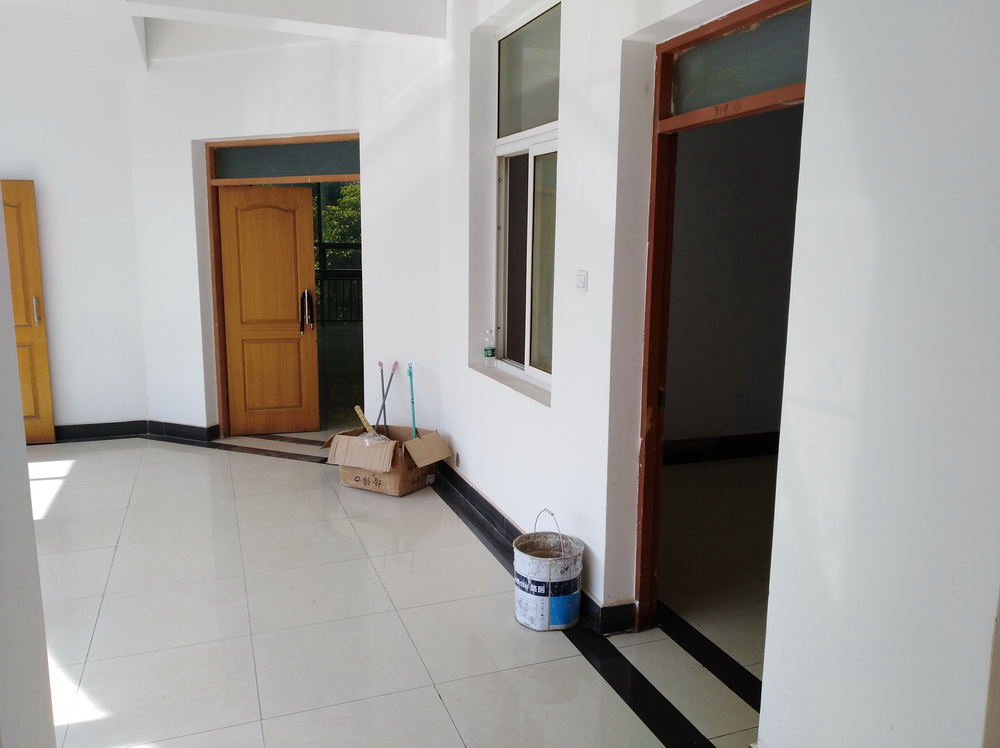

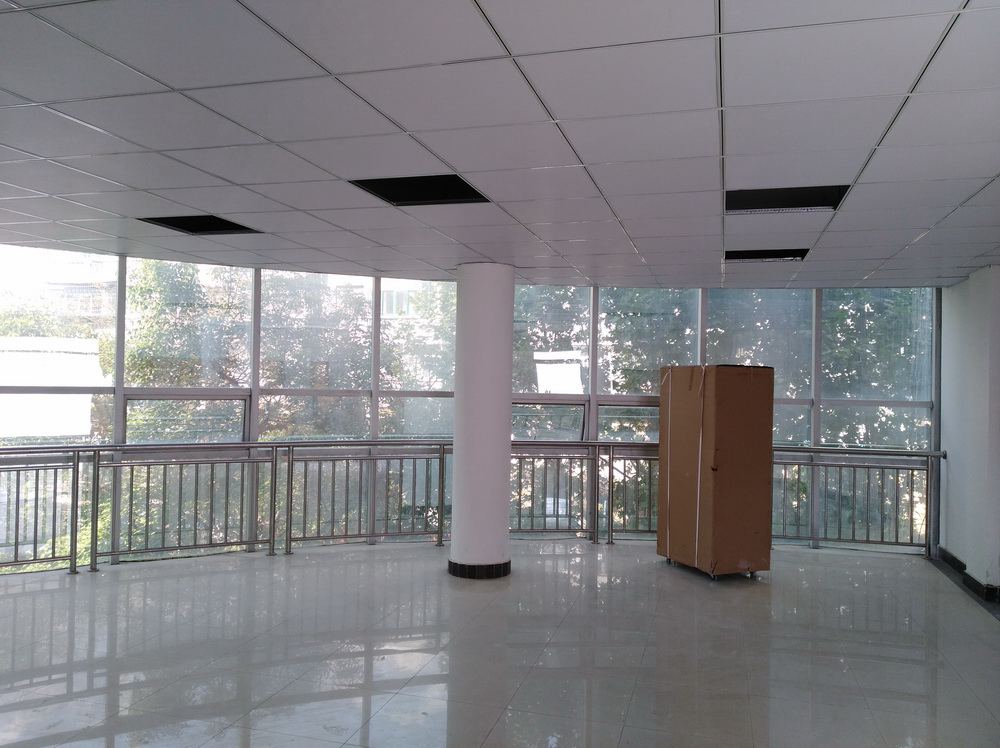

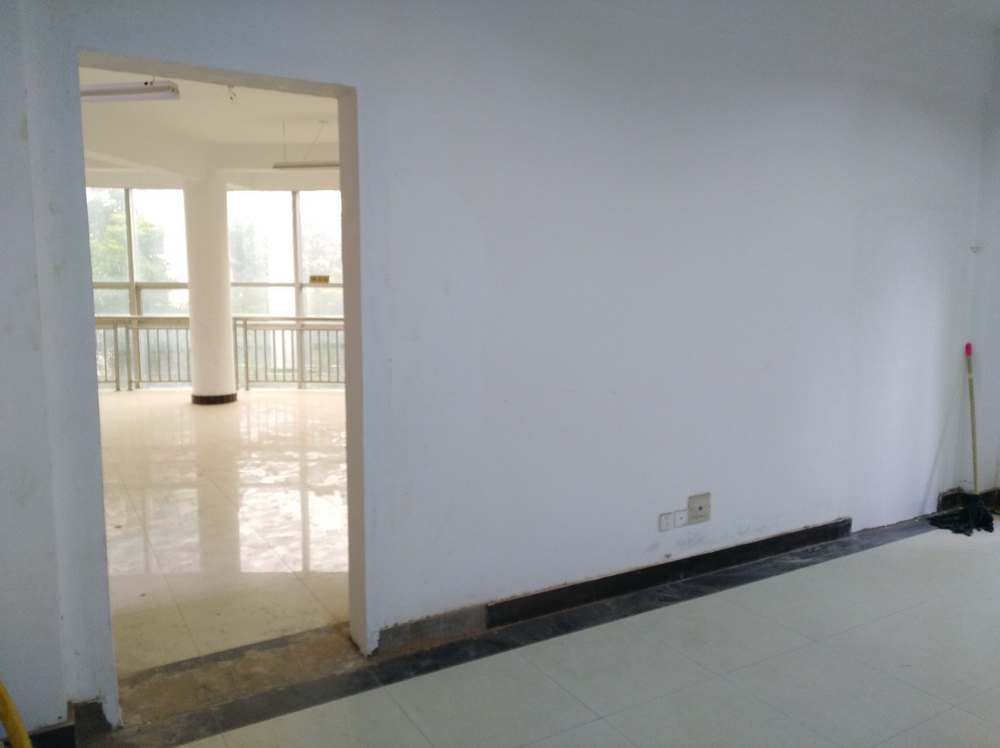

計算機房施工前
